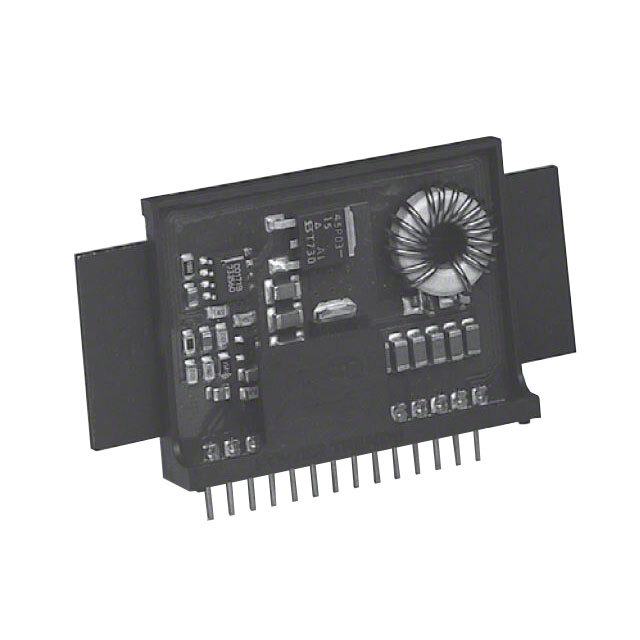

PT6603B от Texas Instruments

Общее описание

PT6603B - это модуль DC-DC преобразователя от компании Texas Instruments, предназначенный для применения в промышленных и коммерческих системах. Данный компонент представляет собой необкатной источник питания (PoL) с одним выходом, который обеспечивает стабилизированное выходное напряжение 2.5В при максимальном токе 9А. Входное напряжение модуля составляет от 4.5В до 6.0В.

Преимущества

• Высокая эффективность: Преобразователь PT6603B обладает КПД до 76%, что позволяет эффективно использовать электрическую энергию.
• Компактные габариты: Размеры модуля составляют всего 59.9мм x 31.0мм x 10.7мм, что позволяет его интеграцию в ограниченное пространство.
• Удобство монтажа: Благодаря корпусу типа Surface Mount (поверхностный монтаж) модуль легко устанавливается на печатную плату.
• Защита от перегрева (OTP): Модуль оснащен функцией защиты от перегрева, что повышает надежность его эксплуатации.

Недостатки

• Устаревшая модель: Статус модуля обозначен как устаревший, что может усложнить его приобретение в будущем.
• Ограниченное входное напряжение: Входное напряжение ограничено диапазоном от 4.5В до 6.0В, что может не подходить для всех применений.

Типовое использование

• Информационные технологии (ИТ)
• Промышленные устройства
• Коммерческие системы, требующие стабилизированного низковольтного питания

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (4.5В - 6.0В).
• Правильно подберите охлаждающий радиатор, если это необходимо, для управления тепловыми режимами в высокоэнергетических приложениях.
• Монтаж устройства следует проводить с учетом рекомендаций производителя для обеспечения надежного крепления на печатной плате.

Основные технические характеристики

• Входное напряжение: 4.5В - 6.0В
• Выходное напряжение: 2.5В
• Максимальный выходной ток: 9А
• Коэффициент полезного действия (КПД): до 76%
• Габаритные размеры: 59.9мм x 31.0мм x 10.7мм
• Температурный диапазон эксплуатации: -40°C ~ 85°C
• Функции: Remote On/Off, защита от перегрева (OTP)

Возможные аналоги

• PTN78000W от Texas Instruments
• OKI-78SR-5/1.5-W36-C от Murata Power Solutions
• LMZ12001TZE от Texas Instruments

Примечание: Перед использованием модуля PT6603B рекомендуется ознакомиться с официальной документацией и техническим описанием производителя, чтобы обеспечить правильную и безопасную эксплуатацию устройства.
