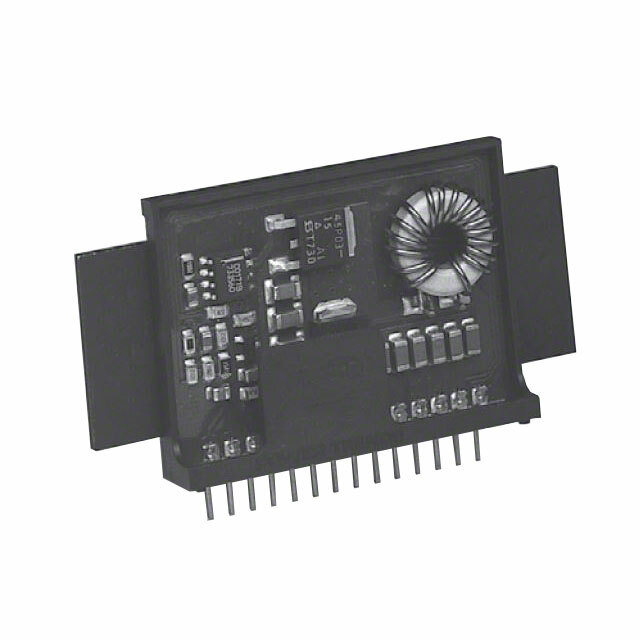

PT6601B от Texas Instruments

Общее описание

PT6601B — это трехвыводный постояннотоковый преобразователь от компании Texas Instruments, обеспечивающий нерезервируемую регуляцию напряжения в компактном форм-факторе. Данный модуль является высокоэффективным преобразователем, предназначенным для применения в коммерческих информационных технологиях и электронике.

Преимущества

• Высокая эффективность: КПД до 83%
• Компактный размер: Удобство интеграции в проекты с ограниченным пространством
• Простая установка: Форм-фактор SMD модуля позволяет легко монтировать компонент на плату
• Расширенный температурный диапазон: Работает при температуре от -40°C до 85°C

Недостатки

• Устаревший статус: Компонент имеет статус "устаревший", что может ограничить его доступность и поддержку в будущем.
• Неизолированная архитектура: Подходит не для всех типов приложений, где требуется гальваническая изоляция.

Типовое использование

• Информационные и коммуникационные технологии (IT)
• Платы коммутации и маршрутизации
• Другое коммерческое электронное оборудование

Рекомендации по применению

1. Обеспечьте надлежащую вентиляцию: Для оптимальной работы компоненту требуется надлежащая вентиляция, особенно при установке в устройства с высокой плотностью компонентов.
2. Обеспечение стабильного питания: Убедитесь, что входное напряжение колеблется в пределах допустимого диапазона (4.5В - 6В) для стабильной работы.
3. Теплоотвод: В приложениях с высокой мощностью может потребоваться дополнительный теплоотвод для предотвращения перегрева.

Основные технические характеристики

• Тип: Нерезервируемый модуль PoL
• Количество выходов: 1
• Входное напряжение (минимум): 4.5 В
• Входное напряжение (максимум): 6 В
• Выходное напряжение: 3.3 В
• Максимальный выходной ток: 7 А
• Применение: Коммерческие информационные технологии (ИТ)
• Особенности: Дистанционное включение/выключение, Защита от перегрева (OTP)
• Температурный диапазон: от -40°C до 85°C
• Эффективность: 83%
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 14-SMD модуль
• Размеры: 59.9 мм x 31.0 мм x 10.7 мм

Возможные аналоги

• PT6601N: Аналогичная модель с другими корпусными вариантами или небольшими различиями в управлении и функции.
• PTH03000WAH: Более современный нерезервируемый модуль PoL от Texas Instruments.

С PT6601B вы получаете высокоэффективный и надежный преобразователь для ваших нужд, с удобным форм-фактором и простым монтажом. Обратите внимание на статус "устаревший" и рассмотрите запасной вариант для долгосрочных проектов.
