PT6526B

PT6526B от Texas Instruments

Общее описание

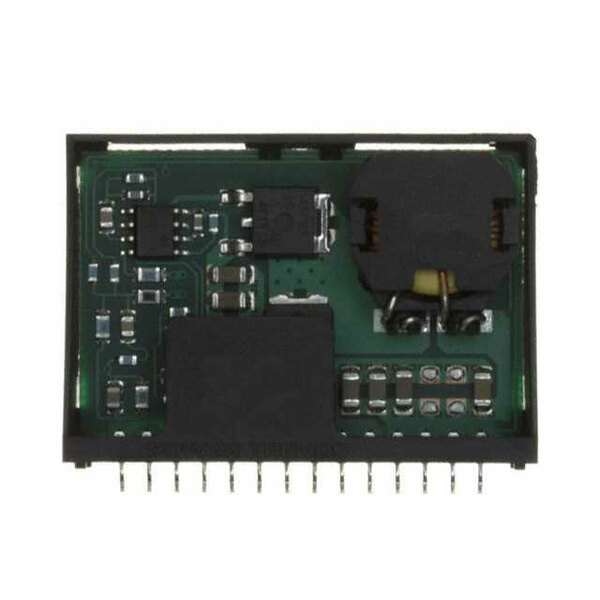

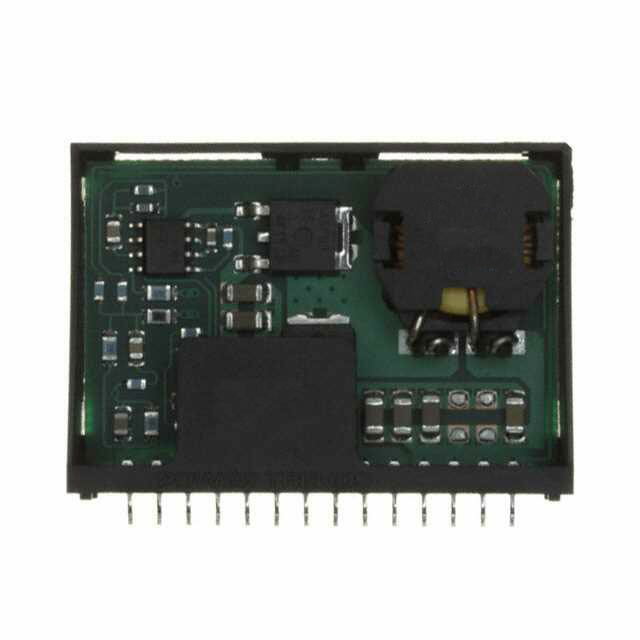

PT6526B – это компактный модуль понижающего преобразователя DC-DC от Texas Instruments. Он предназначен для высокоэффективного преобразования напряжения с выходом 1,8 В и максимальной выходной мощностью 14 Вт. Этот модуль идеально подходит для применения в коммерческих устройствах и обеспечивает надежное преобразование напряжения с минимальными потерями.

Преимущества

• Высокая эффективность: До 78%, что снижает тепловыделение и повышает общую эффективность системы.
• Компактный дизайн: Модуль имеет небольшие размеры, что упрощает его интеграцию в разнообразные устройства.
• Надежность: Конструкция обеспечивает стабильную работу в широком диапазоне температур.

Недостатки

• Статус "Obsolete": Компонент снят с производства, что может затруднить его нахождение и замену в будущих проектах.
• Фиксированное выходное напряжение: Выходное напряжение фиксировано на уровне 1.8 В, что ограничивает гибкость использования.

Типовое использование

• Преобразование напряжения в сетевых и телекоммуникационных устройствах.
• Питание микропроцессоров и цифровых логических систем.
• Встроенные системы и компьютеры.

Рекомендации по применению

• Обеспечьте хорошее охлаждение модуля, чтобы избежать перегрева при работе на максимальной мощности.
• Используйте правильные монтажные техники для надёжного соединения с платой.
• Соблюдайте рекомендации по нагрузке для достижения стабильной работы и длительного срока службы устройства.

Основные технические характеристики

• Тип: Непроизолированный модуль PoL
• Входное напряжение: 3.1V - 5.5V
• Выходное напряжение: 1.8V
• Максимальный выходной ток: 8A
• Температурный диапазон работы: -40°C до 85°C
• Эффективность: 78%
• Монтаж: Поверхностный монтаж (Surface Mount)
• Разъем: 14-SMD модуль
• Размеры: 59.9 мм (длина) x 31.0 мм (ширина) x 10.7 мм (высота)

Возможные аналоги

• PT6525B: Аналогичный модуль от Texas Instruments с другими техническими характеристиками.
• PTS5041: Преобразователь от других производителей, поддерживающих аналогичные параметры напряжения и мощности.

Этот модуль является отличным выбором для тех, кто ищет надежное и компактное решение для преобразования напряжения в своих устройствах.
