PT6506N

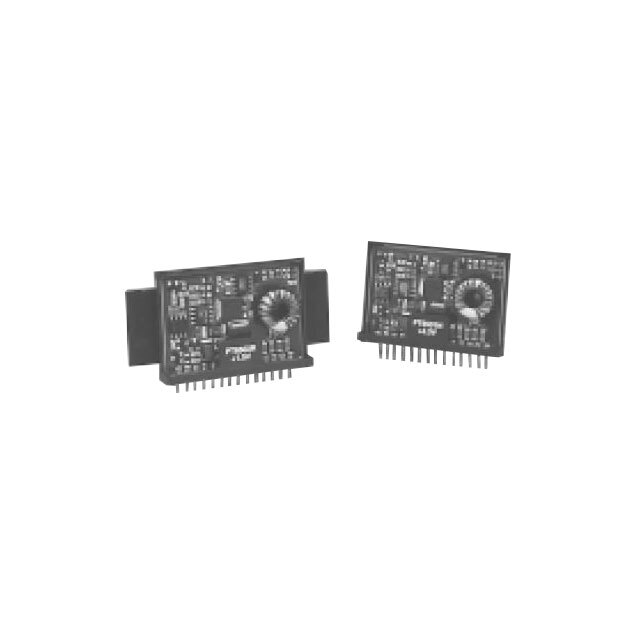

Конвертер DC-DC PT6506N от Texas Instruments

Общее описание

PT6506N – это преобразователь постоянного тока (DC-DC) от Texas Instruments, предназначенный для применения в разнообразных устройствах и системах, требующих надежного питания. Данный модуль является эффективным решением для конверсии 3.1-6 В входного напряжения в стабилизированное напряжение 1.8 В с максимальным выходным током до 8 А.

Преимущества

• Компактность: Устройство выполнено в компактном корпусе, что позволяет экономить место на плате.
• Высокий выходной ток: Максимальный выходной ток составляет 8 А, что делает модуль подходящим для устройств с высокими требованиями к питанию.
• Простота интеграции: Благодаря типу монтажа "сквозное отверстие" (Through Hole) интеграция модуля в проект осуществляется легко и без дополнительных сложностей.
• Широкий диапазон рабочих температур: Устройство полноценно функционирует в диапазоне температур от -40°C до 85°C, что делает его подходящим для различных условий эксплуатации.

Недостатки

• Устаревание: Текущий статус продукта – снят с производства (Obsolete), что может создавать сложности с его приобретением и интеграцией в новые проекты.
• Эффективность 74%: Хотя эффективность данного решения вполне приемлема, существуют более современные модули с большей энергоэффективностью.

Типовое использование

• ИТ-оборудование (коммерческое)
• Офисные и производственные системы автоматизации
• Профессиональная и бытовая электроника, требующая стабильного развивающего напряжения

Рекомендации по применению

• Убедитесь в правильности подключения входного и выходного напряжений для стабильной работы устройства.
• Учтите необходимость хорошей вентиляции, чтобы избежать перегрева в условиях максимальной нагрузки.
• Интеграция конвертера должна быть предусмотрена на этапе проектирования печатной платы с обеспечением подходящих условий для монтажа и эксплуатации.

Основные технические характеристики

• Количество выходов: 1
• Входное напряжение (мин.): 3.1 В
• Входное напряжение (макс.): 6 В
• Выходное напряжение: 1.8 В
• Макс. выходной ток: 8 А
• Коэффициент полезного действия (КПД): 74%
• Температурный диапазон работы: от -40°C до 85°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус: 14-SIP Module

Возможные аналоги

Если PT6506N недоступен из-за своего статуса как снятого с производства, рассмотрите следующие аналоги:

• PT6507: Более современные модули в этой серии от Texas Instruments.
• PTN78000A: Преобразователь с аналогичными характеристиками, но более высокой эффективностью.

Этот краткий обзор и рекомендация помогут вам сделать правильный выбор и воспользоваться всеми преимуществами модуля DC-DC PT6506N от Texas Instruments.
