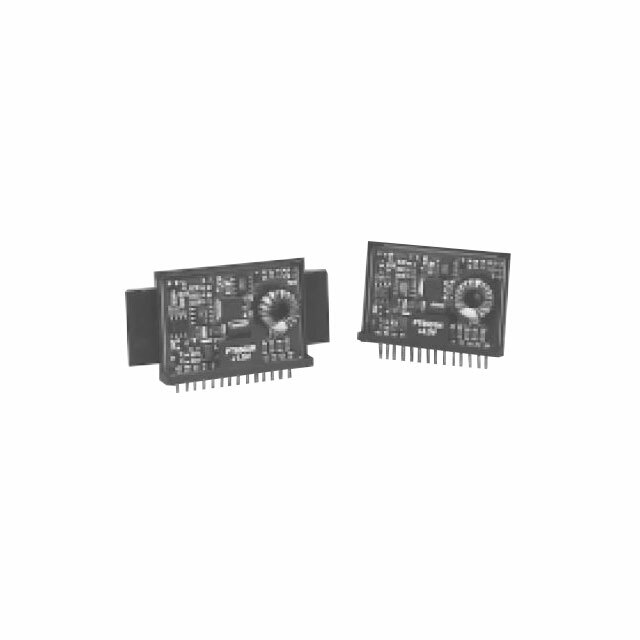

PT6506A

PT6506A от Texas Instruments

Общее описание

PT6506A - это высокоэффективный понижающий DC-DC преобразователь мощностью до 8 А от Texas Instruments. Этот неинвертирующий преобразователь используется для приложений с низким напряжением, требующих стабильного и надежного питания. Модуль PT6506A специально разработан для работы в средах с высокой плотностью мощности и минимальными помехами.

Преимущества

• Высокая эффективность: Преобразователь работает с КПД до 74%, что минимизирует потери энергии и тепловыделение.
• Широкий диапазон входного напряжения: От 3.1 В до 6 В, что дает возможность использования в различных системах.
• Компактные размеры: Легко монтируется в пространства с ограниченным местом.
• Высокая надежность: Широкий диапазон рабочих температур от -40°C до 85°C делает его подходящим для использования в жестких условиях.

Недостатки

• Устаревшая модель: В настоящее время статус модуля считается устаревшим (Obsolete), и его может быть сложно найти на рынке.
• Ограниченный выходной ток: Модуль поддерживает максимум 8 А, что может быть недостаточно для некоторых высокомощных приложений.

Типовое использование

• Информационные технологии (ITE): Подходит для коммерческих приложений в сфере информационных технологий.
• Телекоммуникационные устройства: Можно использовать для питания телекоммуникационного оборудования.
• Серверные системы: Обеспечивает стабильное напряжение для серверных плат и других высокопроизводительных устройств.

Рекомендации по применению

• Расположение: Устанавливайте модуль в местах с хорошей вентиляцией для лучшего теплового управления.
• Заземление: Обеспечьте качественное заземление, чтобы минимизировать электромагнитные помехи.
• Тестирование: Протестируйте модуль в условиях реальной работы, чтобы убедиться в его совместимости с вашей системой.

Основные технические характеристики

• Диапазон входного напряжения: 3.1 В - 6 В
• Выходное напряжение: 1.8 В
• Максимальный выходной ток: 8 А
• Коэффициент полезного действия: 74%
• Рабочий температурный диапазон: от -40°C до 85°C
• Тип монтажа: Сквозное отверстие (Through Hole), правый угол (Right Angle)
• Корпус: 14-SIP модуль

Возможные аналоги

• PTN78060WAH от Texas Instruments: Обладает схожими характеристиками, но с улучшенной эффективностью и доступностью.
• LM3017 от Texas Instruments: Альтернативный регулятор напряжения с широким диапазоном входного напряжения.
• R78HB5.0-1.0 от Recom Power: Преобразователь с аналогичной функциональностью и компактными размерами.

PT6506A - это проверенное решение от Texas Instruments для стабильного и эффективного питания низковольтных приложений. Если эта модель уже не доступна, рекомендации по применению аналогов помогут выбрать подходящий заменитель.
