PT6503C

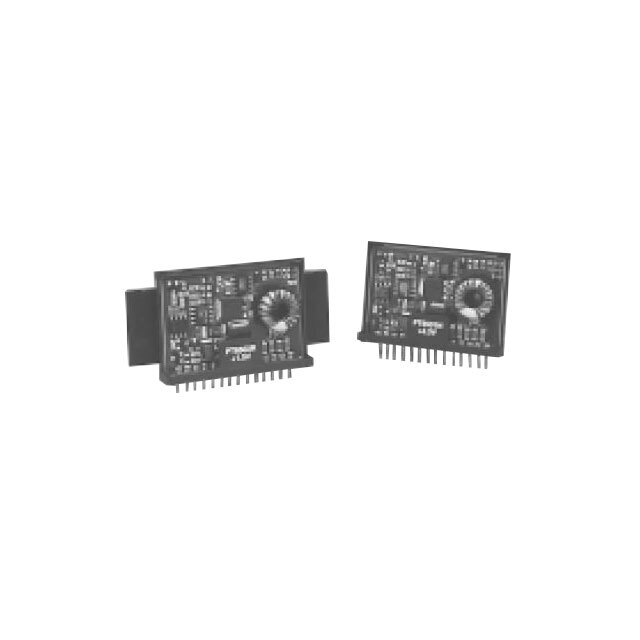

PT6503C от Texas Instruments

Общее описание

PT6503C от Texas Instruments - это мощный DC-DC преобразователь в модульном исполнении. Он предназначен для понижения напряжения и может быть использован в широком диапазоне приложений, требующих стабилизированного выходного напряжения в 2.5 В при входном напряжении от 4.5 В до 6 В.

Преимущества

• Высокий КПД: 83% позволяет минимизировать потери энергии.
• Компактный размер: Габариты 43.4 мм x 31.0 мм x 10.7 мм, что удобно при проектировании компактных устройств.
• Широкий диапазон рабочих температур: От -40°C до 85°C, подходит для использования в разнообразных окружающих условиях.
• Защита: Интеграция защиты от перегрева (OTP) и короткого замыкания (SCP) обеспечивает надежность и безопасность в эксплуатации.

Недостатки

• Статус: Деталь устарела, и это может затруднить поиск замен или продолжение поддержки в будущем.
• Фиксированное выходное напряжение: Для некоторых приложений может потребоваться более гибкая регулировка выходного напряжения.

Типовое использование

• Информационные технологии: Подходит для использования в коммерческих устройствах информационных технологий.
• Электронное оборудование: Можно использовать в схемах понижения напряжения для питания различных электронных компонентов.

Рекомендации по применению

• Поверхностный монтаж: Благодаря типу корпуса 14-SMD модуль удобно устанавливать на плату.
• Рабочие температуры: Учитывать широкий диапазон рабочих температур при проектировании для использования в различных условиях эксплуатации.

Основные технические характеристики

• Тип: Модуль DC-DC преобразователя без гальванической развязки (Non-Isolated PoL Module)
• Количество выходов: 1
• Напряжение на входе (мин): 4.5 В
• Напряжение на входе (макс): 6 В
• Выходное напряжение: 2.5 В
• Максимальный выходной ток: 8 A
• Коэффициент полезного действия: 83%
• Рабочий температурный диапазон: -40°C ~ 85°C
• Размеры: 43.4 мм x 31.0 мм x 10.7 мм

Возможные аналоги

• PT6502C от Texas Instruments: Похожий модуль с несколько отличающимися характеристиками.
• PTN78060W от Texas Instruments: Альтернативный модуль с улучшенными характеристиками и дополнительными функциями.

PT6503C от Texas Instruments - это надежный и эффективный DC-DC преобразователь, пригодный для использования в широком спектре задач, от информации и телекоммуникаций до общего электронного оборудования.
