PT6472N

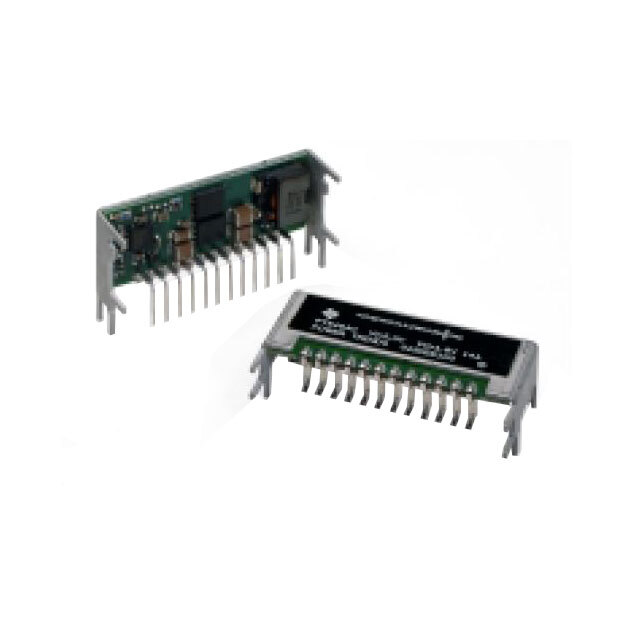

PT6472N от Texas Instruments

Общее описание

PT6472N — это нерегулируемый DC-DC преобразователь от компании Texas Instruments, предназначенный для использования в приложениях Point of Load (PoL). Этот модуль обеспечивает стабильное напряжение на выходе и способен поддерживать высокий ток нагрузки до 14 ампер. Он идеально подходит для коммерческих информационных технологий и других приложений, где требуется надежное и компактное решение для преобразования напряжения.

Преимущества

• Высокая эффективность: PT6472N обеспечивает эффективность до 93%, что позволяет уменьшить энергопотребление и выделение тепла.
• Широкий диапазон рабочих температур: Поддержка работы в температурном диапазоне от -40°C до 85°C делает данный модуль подходящим для различных условий эксплуатации.
• Компактность: Модуль имеет небольшие размеры и легко вписывается в различные схемы благодаря возможностям сквозного монтажа.

Недостатки

• Устаревшая модель: PT6472N в настоящее время является устаревшим продуктом, поэтому его доступность может быть ограничена.
• Ограниченный диапазон входного напряжения: Диапазон входного напряжения от 2.95V до 3.65V может быть недостаточен для некоторых специфических приложений.

Типовое использование

• Оборудование информационных технологий (ITE)
• Встроенные системы
• Телекоммуникационные системы
• Медицинские приборы
• Промышленные автоматические системы

Рекомендации по применению

• Учитывать предлагаемое производителем расположение модуля на плате для оптимальной теплорассеивания и электромагнитной совместимости.
• Использовать соответствующие защитные элементы (предохранители и фильтры) для предотвращения повреждения в случае перенапряжения или короткого замыкания.

Основные технические характеристики

• Тип преобразователя: Нерегулируемый PoL модуль
• Количество выходов: 1
• Минимальное входное напряжение: 2.95V
• Максимальное входное напряжение: 3.65V
• Выходное напряжение: 2.5V
• Максимальный выходной ток: 14A
• Эффективность: До 93%
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Сквозной (Through Hole)
• Корпус: 12-SIP модуль
• Габариты: 43.4мм x 12.2мм x 17.3мм

Возможные аналоги

• PT6420C от Texas Instruments: Похожий по характеристикам преобразователь с другим значением выходного напряжения.
• LMZ21700 от Texas Instruments: Аналог с более современными характеристиками и лучшей доступностью на рынке.
• OKI-T/3-W40 от Murata Power Solutions: Компактный PoL преобразователь с аналогичными характеристиками.

Этот модуль представляет собой отличное решение для приложений, требующих стабильного напряжения и высокого тока на выходе в компактной форме. Учитывайте типовые ограничения и преимущества, чтобы выбрать оптимальное применение для PT6472N.
