PT6445C

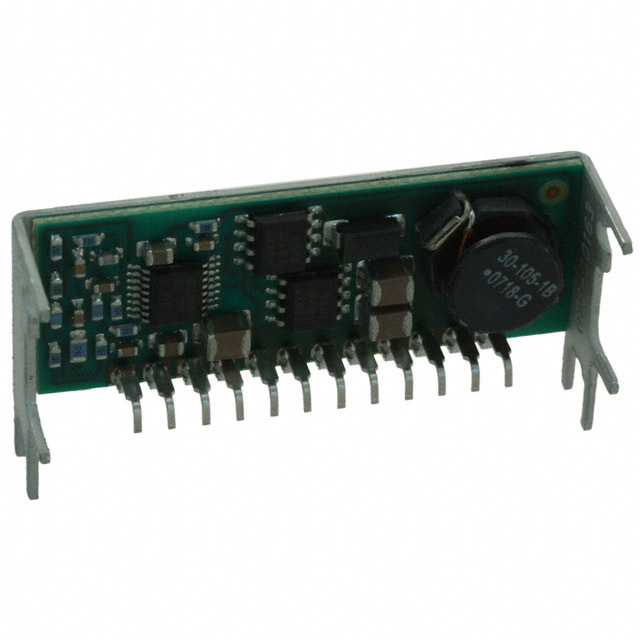

DC-DC Конвертер Texas Instruments PT6445C

Общее описание

DC-DC конвертер PT6445C от Texas Instruments представляет собой модуль непрерывного источника питания (Non-Isolated PoL), который обеспечивает понижение напряжения с входного диапазона 3.1В - 5.5В до фиксированного выходного напряжения 1.5В при максимальном токе 6А. Этот компонент подходит для применения в коммерческих информационных технологиях (ITE) и отличается высокой надежностью и компактностью.

Преимущества

• Высокая эффективность: КПД составляет до 81%, что позволяет значительно снизить энергопотребление и тепловыделение.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 3.1В до 5.5В делает модуль универсальным для различных применений.
• Компактные размеры и монтаж на поверхность: Упрощает интеграцию в схемы с ограниченным пространством.

Недостатки

• Устаревший статус: Модель PT6445C находится в статусе Obsolete, что означает сложность с её приобретением и заменой.
• Фиксированное выходное напряжение: Данным модулем нельзя регулировать выходное напряжение, что может сократить его гибкость в некоторых приложениях.

Типовое использование

• Питание процессоров и других цифровых систем
• Поддержка различных коммуникационных и сетевых устройств
• Применение в системах управления и автоматизации

Рекомендации по применению

• Теплоотвод: Учитывая тепловую мощность, следует обеспечить достаточное охлаждение для модуля, чтобы избежать перегрева.
• Фильтрация: Рекомендуется использовать соответствующие входные и выходные фильтры для снижения шумов и повышения стабильности конвертера.

Основные технические характеристики

• Входное напряжение: 3.1В - 5.5В
• Выходное напряжение: 1.5В
• Максимальный ток: 6А
• КПД: до 81%
• Тип монтажа: Поверхностный монтаж (SMD)
• Рабочая температура: -40°C до +85°C
• Размеры и корпус: 12-SIP SMD модуль

Возможные аналоги

• PTN78020AAZ от Texas Instruments: аналогичный неполяризованный модуль с регулируемым выходным напряжением.
• LTM4625EY от Analog Devices: DC-DC конвертер аналогичного класса с удельной мощностью до 6А и высокой эффективностью.

Заключение

Компонент PT6445C от Texas Instruments является надежным и эффективным решением для множества коммерческих приложений, однако учитывая его уязвимость, стоит рассмотреть использование аналогов для современных разработок.
