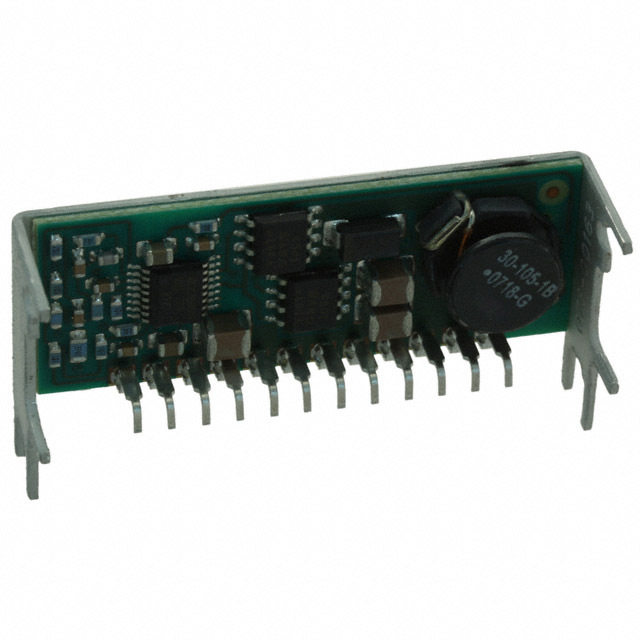

PT6444N

PT6444N от Texas Instruments

Общее описание

Преобразователь PT6444N от Texas Instruments – это силовой модуль постоянного тока (DC-DC), предназначенный для неизоляционного питания точек нагрузки (PoL). Он предназначен для преобразования напряжений в диапазоне от 3,1 В до 5,5 В на входе и обеспечивает стабильное выходное напряжение 1,8 В с максимальным током до 6 А. Этот модуль идеально подходит для использования в коммерческих информационных технологиях (ITE) и других приложениях, требующих надежного и высокоэффективного питания.

Преимущества

• Компактность и простота использования: модуль выполнен в корпусе 12-SIP, что обеспечивает легкость интеграции в уже существующие системы.
• Высокая эффективность: КПД до 85% позволяет минимизировать энергопотребление и тепловыделение.
• Надежная работа в широком диапазоне температур: рабочий диапазон температур от -40°C до +85°C обеспечивает стабильную работу в различных условиях окружающей среды.

Недостатки

• Устаревшая модель: статус "Obsolete" означает, что этот модуль больше не производится и может быть труднодоступен на рынке.
• Без изоляции: отсутствие электрической изоляции может ограничить применение в некоторых сценариях, требующих изоляции между входом и выходом.

Типовое использование

• Промышленные и коммерческие ИТ-устройства: обеспечение точного и стабильного напряжения для процессоров, микроконтроллеров, и других ключевых компонентов.
• Системы телекоммуникаций: питание сетевых устройств и коммуникационных плат.
• Электронные системы управления: обеспечение стабильности работы различных систем контроля и управления.

Рекомендации по применению

• Обеспечьте хорошую тепловую вентиляцию или дополнительное охлаждение для поддержания надежной работы при высоких нагрузках.
• Используйте качественные конденсаторы и фильтрующие элементы для улучшения стабильности и эффективности работы преобразователя.
• При проектировании платы учитывайте возможность замены этого модуля на его аналоги в будущем, так как PT6444N может быть труднодоступен из-за своего статуса "Obsolete".

Основные технические характеристики

• Тип: Неизолированный модуль PoL
• Количество выходов: 1
• Входное напряжение (мин.): 3,1 В
• Входное напряжение (макс.): 5,5 В
• Выходное напряжение 1: 1,8 В
• Максимальный выходной ток: 6 А
• Назначение: Информационно-технологическое оборудование (ITE)
• Температура эксплуатации: от -40°C до +85°C
• Эффективность: до 85%
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус/Форм-фактор: 12-SIP

Возможные аналоги

• PTN78020WAH от Texas Instruments: аналогичный неизолированный модуль с возможностями регулировки выходного напряжения.
• OKI-78SR-3.3/1.5-W36-C от Murata Power Solutions: компактный высокоэффективный преобразователь с выводами.

Использование PT6444N от Texas Instruments в ваших изделиях позволит обеспечить надежное и высокоэффективное питание для множества приложений, где требуется стабильное низкое напряжение и высокий ток.
