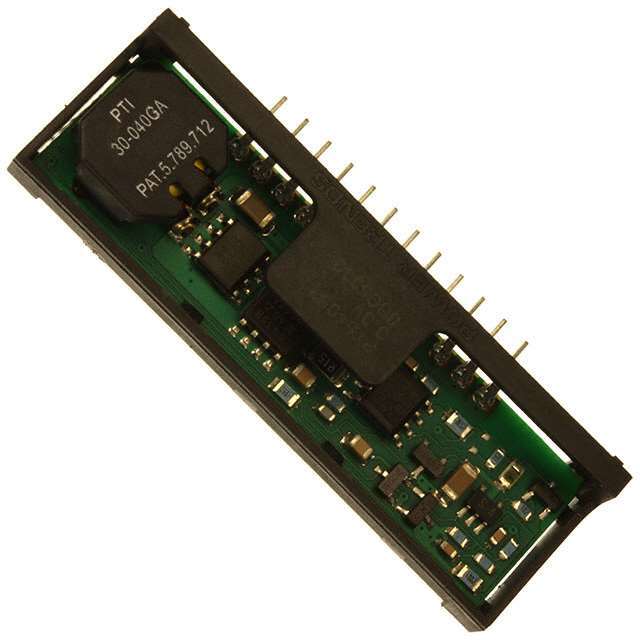

PT6409E

PT6409E от Texas Instruments

Общее описание

PT6409E — это высокоэффективный регулируемый DC-DC преобразователь от Texas Instruments. Данный модуль предназначен для обеспечения стабилизированного выхода с напряжением, регулируемым в диапазоне 2,5 В до 6 В и током до 3 А. Модуль выполнен в компактном корпусе 12-SIP (Single Inline Package) и разработан для использования в системах, требующих надежного и точного питания.

Преимущества

• Высокая эффективность: преобразователь обеспечивает высокий КПД, что снижает потери энергии и выделение тепла.
• Широкий диапазон входного напряжения: позволяет использовать модуль в различных приложениях.
• Регулируемое выходное напряжение: возможность настройки выходного напряжения по потребностям.
• Компактные размеры: удобен для применения в ограниченном пространстве.
• Простота установки: монтаж через отверстия упрощает установку и замену компонента.

Недостатки

• Статус снятия с производства: модуль перестал выпускаться, что может затруднить поиск оригинального компонента и его замену.
• Ограниченное доступное напряжение: диапазон выходного напряжения может быть недостаточным для некоторых специфических приложений.

Типовое использование

• Компьютерные системы и серверы
• Телекоммуникационные устройства
• Автоматизированные системы и оборудование
• Промышленные контроллеры и устройства

Рекомендации по применению

• Следите за правильностью монтажа компонента в соответствии с документацией.
• Учитывайте тепловой режим работы модуля и предусматвайте адекватное охлаждение для предотвращения перегрева.
• Проверьте совместимость с другими электрическими компонентами в схеме для избегания конфликтов по напряжению и току.

Основные технические характеристики

• Входное напряжение: от 4,5 В до 9 В
• Выходное напряжение: регулируемое от 2,5 В до 6 В
• Максимальный выходной ток: 3 А
• Коэффициент полезного действия (КПД): до 90%
• Корпус/тип монтажа: 12-SIP, монтаж через отверстие

Возможные аналоги

• PT6402E: с аналогичными характеристиками, но другим диапазоном выходного напряжения.
• PT5101: альтернативный DC-DC преобразователь от Texas Instruments с похожими функциональными возможностями.
• LM2675: простое и доступное решение для понижения напряжения с аналогичной выходной мощностью.

Для получения более подробной информации и рекомендаций по применению, пожалуйста, обратитесь к официальной документации на компонент [PT6409E](https://www.ti.com/lit/ds/symlink/pt6409.pdf).
