PT6407P

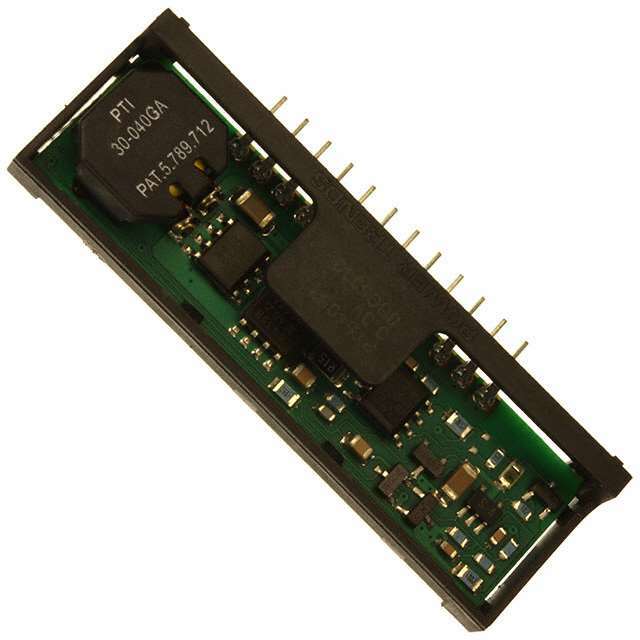

PT6407P от Texas Instruments

Общее описание

DC-DC преобразователь PT6407P от компании Texas Instruments представляет собой необособленный модуль PoL (Point of Load) для монтажа на плату. Модуль предназначен для преобразования входного напряжения в стабильное выходное напряжение 2.1 В с максимальным током 3 А. Модель PT6407P обеспечивает надежное и эффективное управление питанием для различных коммерческих и промышленных приложений.

Преимущества

• Компактный форм-фактор: Удобный для монтажа на печатные платы благодаря корпусу типа SIP-12.
• Высокая производительность: Обеспечивает высокий уровень мощности при низком напряжении, что помогает улучшить общее управление энергией.
• Простота интеграции: Легко встраивается в существующие проекты благодаря стандартным выводам и совместимости с другими компонентами.

Недостатки

• Устаревшая модель: Модель PT6407P устарела, поэтому её может быть сложно найти в крупных объемах.
• Ограниченный диапазон входных напряжений: Входное напряжение ограничено диапазоном от 4.5 В до 5.5 В, что может не подходить для всех применений.

Типовое использование

• Регулирование напряжения в телекоммуникационных системах.
• Питание компонентов в устройствах информационных технологий.
• Промышленные системы управления и автоматизации.

Рекомендации по применению

• Условия эксплуатации: Модуль рассчитан на работу в диапазоне температур от 0°C до 85°C.
• Установка: Монтируется через отверстия на печатную плату. Рекомендуется использовать стандартные методы пайки для обеспечения надежного контакта.
• Теплоотвод: Убедитесь, что охлаждение модуля соответствует требованиям, особенно при работе на максимальной нагрузке.

Основные технические характеристики

• Тип: Необособленный PoL модуль
• Количество выходов: 1
• Входное напряжение (мин.): 4.5В
• Входное напряжение (макс.): 5.5В
• Выходное напряжение: 2.1В
• Максимальный выходной ток: 3А
• Эффективность: 77%
• Корпус: SIP-12
• Рабочая температура: от 0°C до 85°C

Возможные аналоги

• LTM8023 от Analog Devices: Компактный DC-DC преобразователь с аналогичной функцией, поддерживающий максимально 2.5А выходного тока.
• MPM3630 от Monolithic Power Systems: Высокопроизводительный преобразователь с более широким диапазоном входных напряжений.
• LM3671 от Texas Instruments: 600 мА DC-DC преобразователь, который может быть использован в приложениях с малыми потребностями по току.

Модель PT6407P от Texas Instruments - это надежное и удобное решение для управления энергией в многочисленных электронных системах. Несмотря на её устарелость, она всё ещё может быть полезна в существующих и новых конструкциях.
