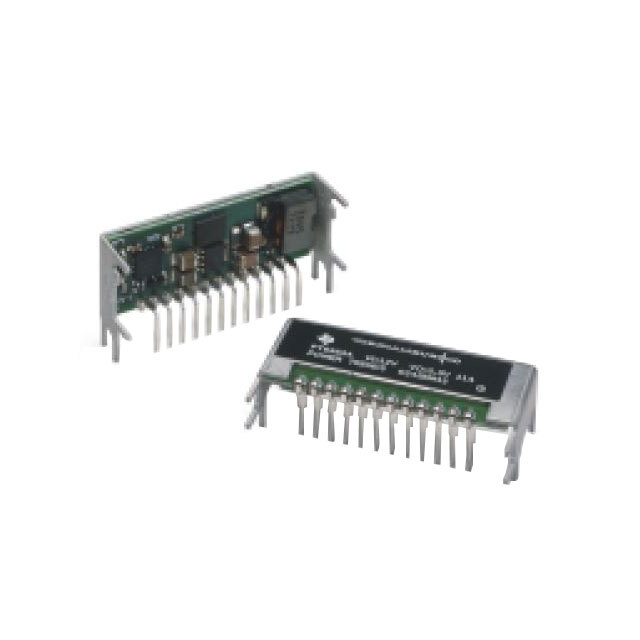

PT6361C

PT6361C от Texas Instruments

Общее описание:
DC-DC преобразователь PT6361C от компании Texas Instruments представляет собой неинвертирующий понижающий (step-down) модуль, предназначенный для преобразования напряжения в системах с низким энергопотреблением. Устройство обладает высокой эффективностью и предоставляет стабилизированное выходное напряжение 5V при входном напряжении от 10.8V до 13.2V, обеспечивая выходной ток до 10A. Этот модуль идеально подходит для различных ITE (коммерческих) приложений.

Преимущества:

• Высокая эффективность: Около 93%, что снижает потери энергии и тепловыделение.
• Широкий диапазон входного напряжения: Подходит для различных источников питания.
• Компактность: Поставляется в корпусе 12-SIP SMD модуля, что облегчает монтаж на платы.
• Высокая надежность: Рабочий температурный диапазон от -40°C до 85°C.

Недостатки:

• Модель устарела и может быть трудно найти в продаже.
• Ограниченный диапазон входного напряжения.

Типовое использование:

• Системы телекоммуникаций
• Промышленные и коммерческие оборудование
• Микропроцессорные системы
• Применения в составе источников питания общей цели

Рекомендации по применению: Для достижения максимальной производительности рекомендуется обеспечить надлежащее охлаждение модуля и использовать его в пределах номинальной мощности. Также следует учитывать электромагнитную совместимость при проектировании печатной платы.

Основные технические характеристики:

• Тип модуля: Неизолированный PoL (точка нагрузки)
• Количество выходов: 1
• Входное напряжение (мин): 10.8V
• Входное напряжение (макс): 13.2V
• Выходное напряжение: 5V
• Максимальный выходной ток: 10A
• Эффективность: 93%
• Температурный диапазон: -40°C до 85°C
• Корпус: 12-SIP SMD модуль

Возможные аналоги:

• PTN78020WAH от Texas Instruments: Обеспечивает аналогичные возможности, но с расширенным диапазоном входного напряжения и более современной конструкцией.
• PTH05050WAH от Texas Instruments: Похожий по характеристикам модуль с более широкой областью применения.

PT6361C от Texas Instruments представляет собой надежный и эффективный DC-DC преобразователь, который найдет свое применение в широком спектре электронных систем с низким энергопотреблением.
