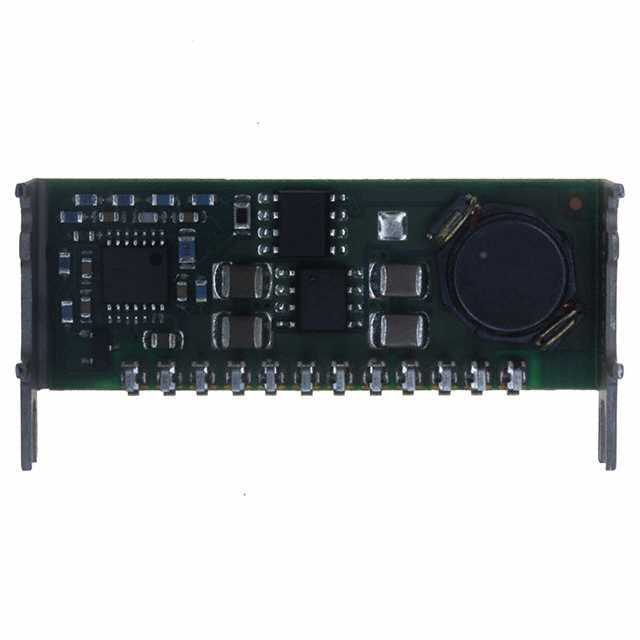

PT6343C

PT6343C от Texas Instruments

Общее описание: PT6343C - это неинвертирующий понижающий DC-DC преобразователь от компании Texas Instruments, специально разработанный для применения в устройствах с коммерческим уровнем надежности. Он предназначен для понижения напряжения с входного диапазона 10.8V - 13.2V до выходного 2.5V и способен обеспечивать ток до 6A.

Преимущества:

• Высокая эффективность до 91%, что обеспечивает минимальные тепловые потери.
• Компактный корпус SIP-модуля для удобного монтажа на печатную плату.
• Широкий рабочий температурный диапазон от -40°C до 85°C, что является отличным показателем для различных условий эксплуатации.

Недостатки:

• Устаревший статус, что может затруднить поиск компонента на рынке и ограничить его поддержание в долгосрочной перспективе.

Типовое использование:

• Питание микропроцессоров и других высокопроизводительных цифровых устройств.
• Информационно-технологическое оборудование (ITE).
• Оборудование для телекоммуникаций.
• Потребительская электроника.

Рекомендации по применению:

• Обратите внимание на достаточно узкий входной напряжения (10.8V - 13.2V), что делает компонент менее универсальным для некоторых приложений.
• Располагайте DC-DC преобразователь как можно ближе к нагрузке для минимизации потерь на соединительных линиях и уменьшения электромагнитных помех.
• Убедитесь, что радиатор или другая система охлаждения достаточно эффективны для обеспечения оптимальных температурных условий работы.

Основные технические характеристики:

• Входное напряжение: 10.8V - 13.2V
• Выходное напряжение: 2.5V
• Максимальный выходной ток: 6A
• Эффективность: до 91%
• Рабочий температурный диапазон: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SIP модуль)
• Размеры корпуса: 12-SIP SMD модуль

Возможные аналоги:

• PTN78000AAZ от Texas Instruments – DC-DC преобразователь с похожими характеристиками, но более широким входным диапазоном и более новой разработкой.
• LMZ14203H от Texas Instruments - тоже DC-DC преобразователь с аналогичными мощностными характеристиками, но подходит для большего диапазона входных напряжений.

Используя PT6343C, вы обеспечите надежное и эффективное преобразование напряжения в своих устройствах, выполняя ключевые задачи питания электронной аппаратуры.
