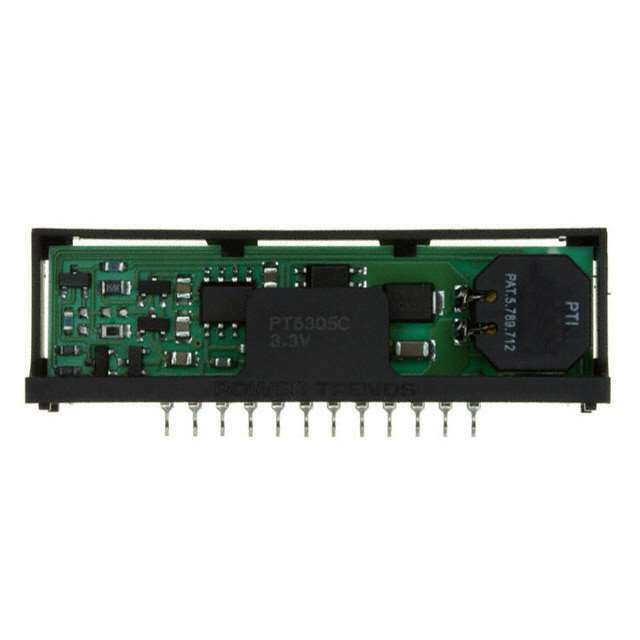

PT6305C

PT6305C — DC-DC Преобразователь от Texas Instruments

Общее описание: PT6305C — это DC-DC понижающий преобразователь серии Power Trends PT6300 от Texas Instruments. Он предназначен для использования в устройствах, требующих стабилизированного напряжения питания. PT6305C обеспечивает выходное напряжение 3.3 В с максимальным выходным током 3 А, работая при входных напряжениях от 4.5 В до 9 В.

Преимущества:

• Высокая эффективность: Преобразователь является высокоэффективным устройством с КПД до 85%, что позволяет минимизировать энергопотребление и тепловыделение.
• Компактные размеры: Форма и размеры устройства (52.3 мм x 17.0 мм x 9.7 мм) позволяют легко интегрировать его в компактные системы.
• Простота монтажа: Преобразователь выполнен в корпусе типа SIP (Single In-Line Package), что упрощает процесс монтажа на плату.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 4.5 В до 9 В делает его универсальным решением для различного оборудования.

Недостатки:

• Устаревание модели: Статус компонента устаревший, что может затруднить его приобретение и замену.
• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до 70°C может не подходить для всех приложений, особенно для тех, которые требуют работы в экстремальных условиях.

Типовое использование:

• Питание микроконтроллеров и других цифровых схем
• Применение в портативных устройствах и потребительской электронике
• Системы промышленной автоматизации и управления
• Модульные системы питания для телекоммуникационного оборудования

Рекомендации по применению:

• Эффективное охлаждение: При высоких нагрузках рекомендуется обеспечить эффективное охлаждение для оптимальной работы устройства.
• Правильный монтаж: Для обеспечения надежного соединения используйте качественные монтажные техники, включая пайку.
• Защита от выбросов напряжения: Поскольку устройство предназначено для коммерческих применений, важно предусмотреть защиту от выбросов и перенапряжений.

Основные технические характеристики:

• Входное напряжение: 4.5 В - 9 В
• Выходное напряжение: 3.3 В
• Максимальный выходной ток: 3 А
• КПД: До 85%
• Тип монтажа: Поверхностный монтаж (SMD)
• Рабочая температура: 0°C ~ 70°C
• Корпус: SIP модуль, 12 выводов
• Размеры: 52.3 мм x 17.0 мм x 9.7 мм

Возможные аналоги:

• PT6302C: Аналог с аналогичными характеристиками, но с выходным напряжением 5 В.
• PT5061C: Ближний аналог с различным диапазоном выходных напряжений и токовыми характеристиками.

Это описание поможет определить, подходит ли DC-DC преобразователь PT6305C для ваших применений и облегчить процесс интеграции компонента в ваши устройства.
