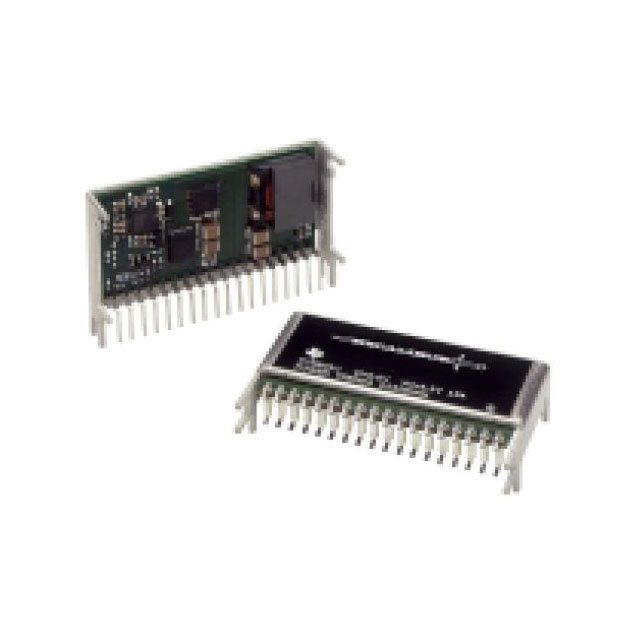

PT5827A

PT5827A от Texas Instruments

Общее описание

PT5827A – это модуль понижающего преобразователя DC-DC с одним выходом от компании Texas Instruments, предназначенный для предоставления высокоэффективного решения преобразования напряжения. Он принимает входное напряжение в диапазоне от 10.8 В до 13.2 В и обеспечивает выходное напряжение 5 В с максимальной токовой нагрузкой до 16 А.

Преимущества

• Высокая эффективность (до 93%): уменьшает тепловые потери и повышает надежность системы.
• Большая выходная мощность: способна обеспечить до 16 А тока, что делает его пригодным для широкого диапазона применений.
• Широкий диапазон рабочей температуры: от -40°C до 85°C, что позволяет использовать модуль в различных условиях.
• Простота установки: монтаж через отверстия (Through Hole, Right Angle) обеспечивает надежное механическое соединение.

Недостатки

• Компактность: возможно требует дополнительного охлаждения при высоких нагрузках.
• Устаревший статус: данный компонент считается устаревшим, поэтому может быть труднодоступен для покупки.

Типовое использование

PT5827A отлично подходит для применения в коммерческих информационно-технологических устройствах (ITE). Он может использоваться в различных подсистемах, таких как процессоры, память, FPGA, ASIC и другие потребители, требующие стабильного 5 В питания.

Рекомендации по применению

• Теплоотвод: Для обеспечения стабильной работы рекомендуется использовать радиатор или обеспечить достаточное охлаждение модуля.
• Фильтрация входного напряжения: Используйте качественные конденсаторы и фильтры для входного напряжения, чтобы минимизировать шум и пульсации.
• Монтаж: Убедитесь, что выводы надежно припаяны к печатной плате (особенно важен контроль за механическим креплением).

Основные технические характеристики

• Тип: Нерегулируемый PoL модуль
• Количество выходов: 1
• Входное напряжение: от 10.8 В до 13.2 В
• Выходное напряжение: 5 В
• Максимальный выходной ток: 16 А
• Эффективность: до 93%
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Сквозное отверстие, под прямым углом
• Корпус: 18-SIP модуль

Возможные аналоги

• PT6915 от Texas Instruments: модуль с похожими характеристиками.
• OKR-T/3-W12-C от Murata Power Solutions: регулируемый понижающий модуль DC-DC.

PT5827A представляет собой надежное и высокоэффективное решение для широкого спектра применений, требующих стабильного 5 В питания и высокой токовой нагрузки.
