PT5825N

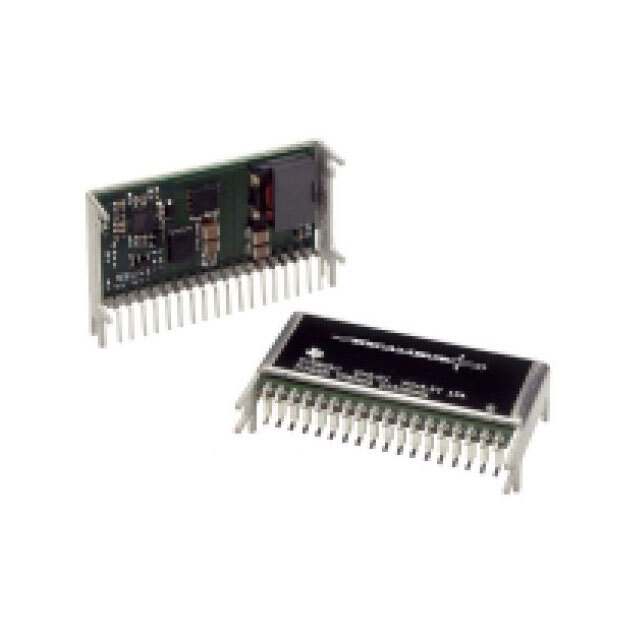

PT5825N от Texas Instruments

Общее описание

PT5825N — это DC-DC преобразователь, представляющий собой понижающий модуль без изоляции, разработанный компанией Texas Instruments. Этот силовой модуль предназначен для широкого спектра приложений и обеспечивает выходное напряжение 1,2 В при токе до 16 А. Он идеально подходит для использования в высокоэффективных схемах питания, требующих стабильного выхода.

Преимущества

• Высокая эффективность: До 80%, что обеспечивает снижение тепловых потерь и повышение надежности.
• Широкий диапазон входного напряжения: От 10.8 В до 13.2 В, что делает модуль универсальным для различных источников питания.
• Простота применения: Через отверстие для монтажа, что облегчает интеграцию в печатные платы.
• Компактные размеры: Упрощают компоновку в ограниченном пространстве.

Недостатки

• Устаревший статус: Данный модуль имеет статус "Obsolete", что означает, что его производство прекращено и доступность ограничена.
• Ограниченный диапазон входного напряжения: Входное напряжение ограничено диапазоном от 10.8 В до 13.2 В, что может не подойти для всех возможных применений.

Типовое использование

• Информационные технологии и коммерческие приложения
• Системы с требованием высокоточного питания
• Индустриальная электроника

Рекомендации по применению

• Обеспечьте хороший теплоотвод: Для поддержания высокой надежности и предотвращения перегрева.
• Используйте соответствующие предохранители и защиту от перенапряжения: Чтобы защитить модуль от возможных аномальных условий работы.

Основные технические характеристики

• Количество выходов: 1
• Минимальное входное напряжение: 10.8 В
• Максимальное входное напряжение: 13.2 В
• Выходное напряжение: 1.2 В
• Максимальный выходной ток: 16 А
• Температура эксплуатации: От -40°C до 85°C
• Эффективность: До 80%
• Тип монтажа: Через отверстие (Through Hole)
• Корпус/Ключевой размер: 18-SIP модуль

Возможные аналоги

• PTN04050A от Texas Instruments
• OKI-78SR-5 от Murata Power Solutions
• LTM4627 от Analog Devices

Пожалуйста, убедитесь в совместимости аналогов с вашими требованиями перед заменой компонента.
