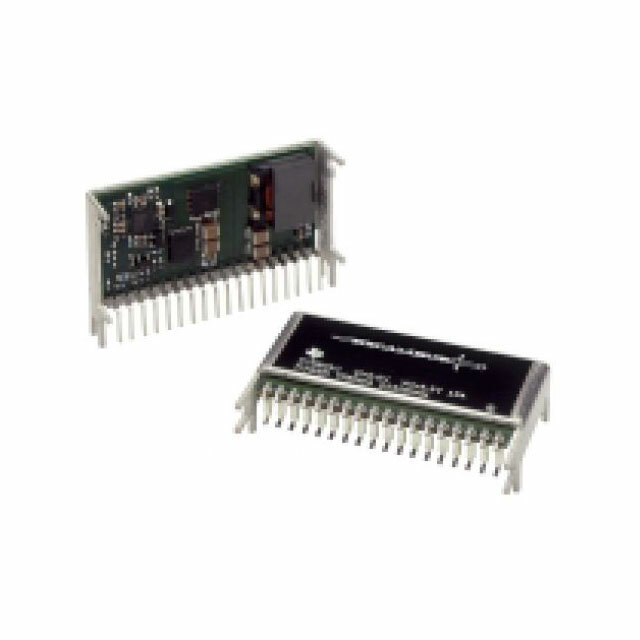

PT5822N

DC-DC Конвертер PT5822N от Texas Instruments

PT5822N — это высокоэффективный DC-DC конвертер от компании Texas Instruments, предназначенный для использования в различных приложениях, требующих стабильного и надежного питания. Конвертер обеспечивает выходное напряжение 2.5V при максимальном токе 16A, что делает его отличным выбором для питания высокопроизводительных микропроцессоров, FPGA и других электронных компонентов.

Основные характеристики:

• Входное напряжение: от 10.8V до 13.2V
• Выходное напряжение: 2.5V
• Максимальный выходной ток: 16A
• Рабочая температура: от -40°C до 85°C
• КПД: до 88%
• Тип монтажа: сквозное отверстие (Through Hole)
• Корпус: 18-SIP Module

Преимущества:

• Высокая эффективность (до 88%): снижает тепловыделение и улучшает общую энергоэффективность системы.
• Широкий диапазон рабочей температуры: позволяет использовать конвертер в разнообразных условиях окружающей среды.
• Высокая степень интеграции: уменьшает количество внешних компонентов, упрощая разработку и монтаж.

Недостатки:

• Ограниченный входной диапазон напряжения: может потребовать дополнительные стабилизаторы или адаптеры для работы с нестабильными источниками питания.
• Снято с производства: может потребоваться искать аналоги или использовать уже имеющиеся на складах компоненты.

Типовое использование:

• Компьютерные и коммуникационные системы: питание процессоров, FPGA, логических микросхем.
• Промышленные системы автоматизации: питание контроллеров, сенсоров, приводов.
• Источники бесперебойного питания (UPS): эффективное преобразование напряжения.

Рекомендации по применению:

• Проверяйте диапазон входного напряжения и следите за изменениями в источнике питания, особенно при использовании в системах с нестабильным входным напряжением.
• Обеспечьте адекватное охлаждение конвертера для поддержания оптимальной температуры работы и предотвращения перегрева.
• Используйте соответствующие фильтрующие конденсаторы для минимизации пульсации и шума на выходе.

Аналоги и замены:

• Texas Instruments PTH08T250W:
  • Входное напряжение: 4.5V-14V
  • Выходное напряжение: 0.69V-3.6V
  • Выходной ток: 16A
• Murata OKR-T/3-W12-C:
  • Входное напряжение: 4.5V-14V
  • Выходное напряжение: 0.591V-6V
  • Выходной ток: 3A

PT5822N остается надежным и проверенным временем компонентом, несмотря на то, что он снят с производства. Это делает его отличным выбором для использования в проектах с уже имеющимся запасом данных конвертеров или при необходимости их замены в существующих системах.
