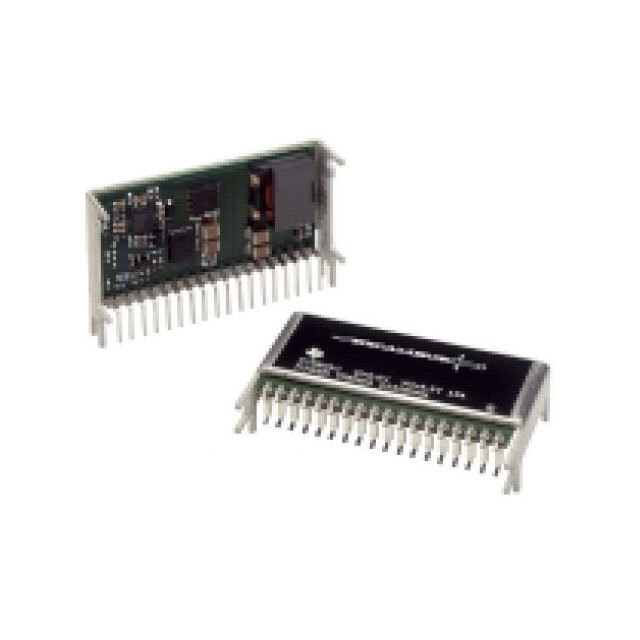

PT5806A

PT5806A от Texas Instruments

Общее описание: PT5806A – это высокоэффективный DC-DC преобразователь от компании Texas Instruments, предназначенный для использования в системах с неустойчивым входным напряжением. Этот преобразователь обеспечивает стабильное выходное напряжение 1В при максимальном токе 18А, что делает его идеальным решением для приложений, требующих высокой плотности мощности и надежности.

Преимущества:

• Высокая эффективность до 84%, что снижает требования к охлаждению и улучшает общий КПД системы.
• Компактный размер и удобный монтаж в корпус 18-SIP модуля с правым углом, обеспечивающий минимальный объем занимаемого пространства на плате.
• Широкий диапазон рабочих температур от -40°C до 85°C, что позволяет использовать его в самых разнообразных условиях эксплуатации.

Недостатки:

• Подходит не для всех типов схем из-за фиксированного выходного напряжения в 1В.
• Устройство устарело и может быть труднодоступным. Рекомендуется использовать актуальные компоненты для новых разработок.

Типовое использование:

• Информационно-техническое оборудование (ITE)
• Коммерческие устройства
• Портативные и стационарные системы с требованием к высокой плотности мощности

Рекомендации по применению:

• Для достижения максимальной эффективности рекомендуется обеспечить хорошее охлаждение при условии высокой мощности нагрузки.
• Внимательно следите за параметрами входного напряжения в пределах: 4.5В - 5.5В, чтобы избежать возможного повреждения устройства.
• Используйте подходящий метод монтажки, соответствующий размеру и корпусу модуля (через отверстие, правый угол).

Основные технические характеристики:

• Входное напряжение: 4.5В - 5.5В
• Выходное напряжение: 1В
• Максимальный выходной ток: 18А
• Рабочая температура: -40°C ~ 85°C
• Эффективность: 84%
• Размер / Корпус: 18-SIP модуль, правый угол

Возможные аналоги:

• PT5807A от Texas Instruments (с более высоким выходным напряжением)
• PTN78020W от Texas Instruments (с более широким диапазоном выходного напряжения и током)

Используйте PT5806A, если требуется надежный и эффективный стабилизатор напряжения для приложений с высокими требованиями к текущему обеспечению.
