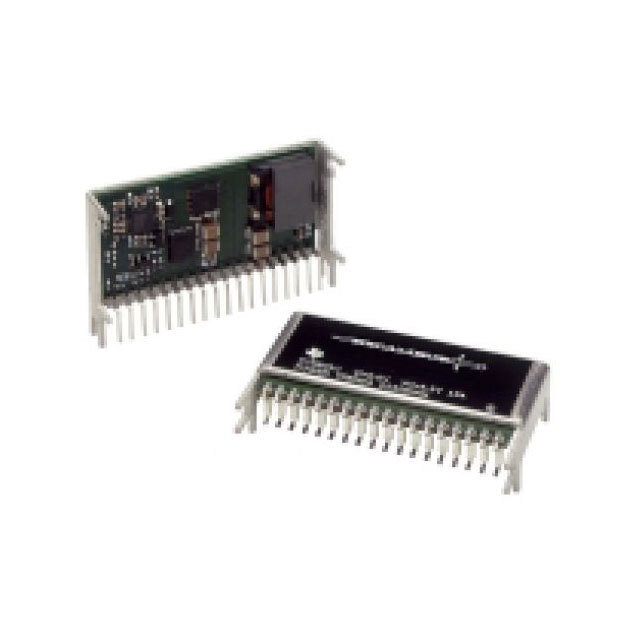

PT5803N

PT5803N от Texas Instruments

Общее описание

PT5803N — это мощный преобразователь напряжения постоянного тока (DC/DC Converter) от компании Texas Instruments, предназначенный для стабилизации и понижения входного напряжения. Этот компонент широко используется в различных приложениях, требующих компактных и эффективных решений для преобразования напряжения. PT5803N обеспечивает максимальный выходной ток до 18А при выходном напряжении 1.8В, что делает его отличным выбором для потребителей с высокими требованиями к питанию.

Преимущества

• Высокая эффективность: PT5803N обеспечивает высокий КПД до 90%, что позволяет минимизировать потери тепла и максимально использовать подаваемую энергию.
• Компактность: Упакован в 18-SIP модуль, что делает его удобным для монтажа в ограниченном пространстве.
• Широкий диапазон входного напряжения: Работает при входном напряжении от 4.5В до 5.5В, что делает его универсальным для различных приложений.
• Надежная работа: Поддерживает стабильную работу в диапазоне температур от -40°C до 85°C.

Недостатки

• Устаревшая модель: PT5803N обозначен как устаревший (обозначение Obsolete), что может привести к ограниченной доступности на рынке и проблемам с поддержкой.
• Ограниченная функциональность: Отсутствие некоторых современных функций, таких как дистанционные мониторинг и управление, может быть важным фактором для новых проектов.

Типовое использование

• Питание процессоров и других высокопроизводительных микросхем в IT и телекоммуникационном оборудовании.
• Промышленные и коммерческие устройства, требующие устойчивого источника питания при различных условиях эксплуатации.
• Системы с низким и средним потреблением встраиваемой электроники.

Рекомендации по применению

• Убедитесь, что схема питания и условия эксплуатации соответствуют диапазону температур и напряжения, заявленным производителем.
• Рассматривайте использование тепловых радиаторов или активного охлаждения для улучшения теплового режима при высоких токах нагрузки.
• Проверьте наличие современных аналогичных решений на случай замены устаревшего компонента.

Основные технические характеристики

• Тип: Модуль не изолированного понижающего преобразователя
• Количество выходов: 1
• Входное напряжение: от 4.5В до 5.5В
• Выходное напряжение: 1.8В
• Максимальный выходной ток: 18А
• КПД: до 90%
• Диапазон рабочих температур: от -40°C до +85°C
• Корпус: 18-SIP модуль

Аналоги

• PT5803 от Texas Instruments: другие ревизии или варианты этой же серии могут быть совместимы по параметрам.
• PTH08T250W от Texas Instruments: поддерживает схожие параметры, но содержит современные функции и более широкий диапазон настроек.
• OKX2-T/25-D12-C от Murata Power Solutions: аналогичный программируемый модуль с широкими возможностями.

Заключение

PT5803N от Texas Instruments — это надежный и эффективный DC/DC преобразователь, идеально подходящий для применения в условиях ограниченного пространства и требующих высокой мощности. Однако, учитывая его устаревший статус, рекомендуется рассмотреть аналогичные современные решения для новых проектов.
