PT5545N

PT5545N от Texas Instruments

---

Общее Описание

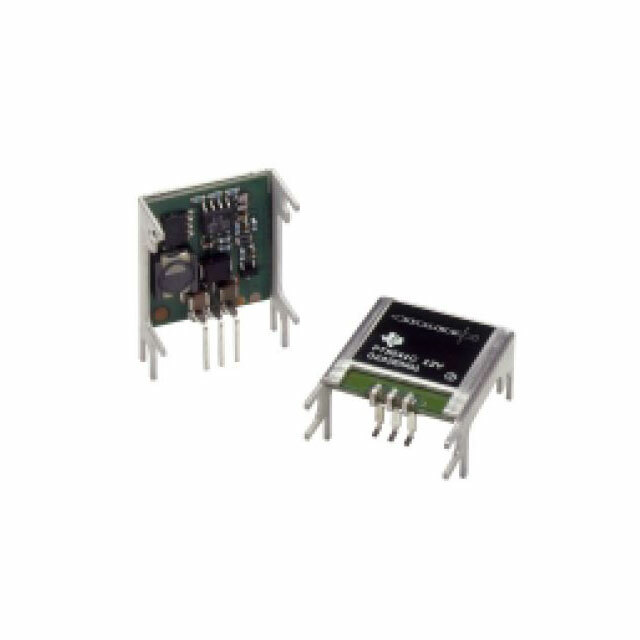

PT5545N — это силовой модуль DC-DC конвертера, разработанный компанией Texas Instruments. Данный модуль позволяет преобразовать входное напряжение в диапазоне от 4.5 до 8 В в стабильное выходное напряжение 9 В. PT5545N предназначен для использования в различных промышленных и коммерческих приложениях, требующих стабильного и надежного источника питания.

---

Преимущества

• Высокая эффективность: Модуль обеспечивает эффективность до 86%, что позволяет минимизировать потери энергии.
• Компактный размер: Благодаря компоновке в корпусе SIP3, PT5545N легко интегрируется в большинство схем с ограниченным пространством.
• Широкий температурный диапазон: Работает в диапазоне температур от -40°C до 85°C, что делает его подходящим для использования в экстремальных условиях.
• Защитные функции: Встроенная функция защиты от пониженного входного напряжения (UVLO) предотвращает повреждения при нестабильной подаче питания.

---

Недостатки

• Устаревший статус: Данная модель считается устаревшей, что может ограничить её доступность и поддержку в будущем.
• Ограниченный входной диапазон: Входное напряжение ограничено диапазоном 4.5-8 В, что может быть недостаточно для некоторых приложений.

---

Типовое Использование

• Промышленные системы управления и автоматизации
• Коммерческое оборудование и приборы
• Бытовая электроника
• Источники питания для различных модулей и устройств

---

Рекомендации по Применению

• Убедитесь, что источники питания обеспечивают стабильное входное напряжение в пределах 4.5-8 В для оптимальной работы модуля.
• Для улучшения охлаждения, рекомендуется использовать модуль в условиях хорошей вентиляции или с дополнительными радиаторами.
• При проектировании печатной платы, особое внимание следует уделить качеству пайки и расположению модуля для обеспечения надежного соединения и минимизации помех.

---

Основные Технические Характеристики

• Входное Напряжение (Мин): 4.5 В
• Входное Напряжение (Макс): 8 В
• Выходное Напряжение: 9 В
• Выходной Ток (Макс): 1.5 А
• Эффективность: 86%
• Температурный Диапазон Рабочей Среды: от -40°C до 85°C
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: SIP3

---

Возможные Аналоги

• LM2577ADJ: DC-DC конвертер от компании Texas Instruments с возможностью регулировки выходного напряжения.
• MP1584EN: Компактный DC-DC Step-Down конвертер от Monolithic Power Systems.
• LM2675: Повышающий DC-DC конвертер с фиксированным выходным напрядением от Texas Instruments.

---

Покупка этого компонента в интернет-магазине облегчит ваши проектные задачи, предоставляя вам надежное и проверенное решение для преобразования напряжения.
