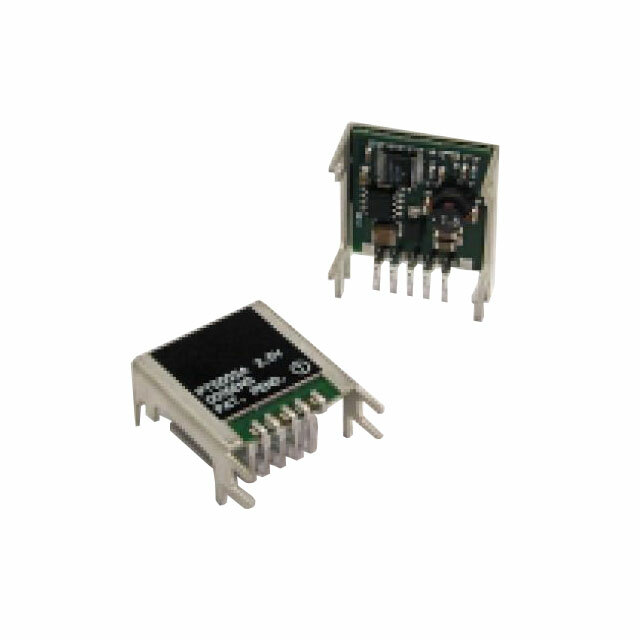

PT5525C

PT5525C от Texas Instruments

Общее описание: PT5525C от Texas Instruments представляет собой высокоэффективный, не изолированный преобразователь постоянного напряжения в постоянное (DC-DC). Этот модуль предназначен для использования в качестве источника питания точки нагрузки (Point-of-Load, PoL) в потребительской и коммерческой электронике. PT5525C обеспечивает стабильное и надежное напряжение 1.5V с максимальным выходным током 1.5A и предназначен для встраивания в системы с входным напряжением от 3.1V до 5.5V.

Преимущества:

• Высокая эффективность (81%), что уменьшает тепловыделение и улучшает энергосбережение.
• Широкий диапазон входного напряжения (от 3.1V до 5.5V), что делает его универсальным для различных применений.
• Компактный корпус с поверхностным монтажом (SMD), удобный для интеграции в разработку печатных плат.

Недостатки:

• Продукт устарел и может быть снят с производства, что требует осторожности при использовании в новых разработках.
• Отсутствие изоляции, что может быть важным фактором для определенных приложений.

Типовое использование:

• Питание процессоров и микроконтроллеров
• Потребительская электроника
• Коммерческая аппаратура информационных технологий

Рекомендации по применению:

• Обеспечить хорошую тепловую вентиляцию для поддержания стабильной работы при максимальной нагрузке.
• Размещать преобразователь как можно ближе к нагрузке для минимизации потерь на проводниках.
• Использовать качественные конденсаторы для входных и выходных цепей для снижения пульсаций и повышения стабильности.

Основные технические характеристики:

• Напряжение на входе (мин.): 3.1V
• Напряжение на входе (макс.): 5.5V
• Напряжение на выходе: 1.5V
• Максимальный выходной ток: 1.5A
• Температурный диапазон работы: -40°C ~ 85°C
• Эффективность: 81%
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 5-SMD модуль

Возможные аналоги:

• PTN78020A от Texas Instruments
• OKR-T/1.5-W12-C от Murata Power Solutions
• LTM4622 от Analog Devices (Linear Technology)

PT5525C от Texas Instruments – это отличный выбор для применения в источниках питания точек нагрузки с требованиями к компактности и эффективностью, несмотря на статус устаревшего продукта, данный преобразователь все еще может быть полезным в ряде приложений.
