PT5521C

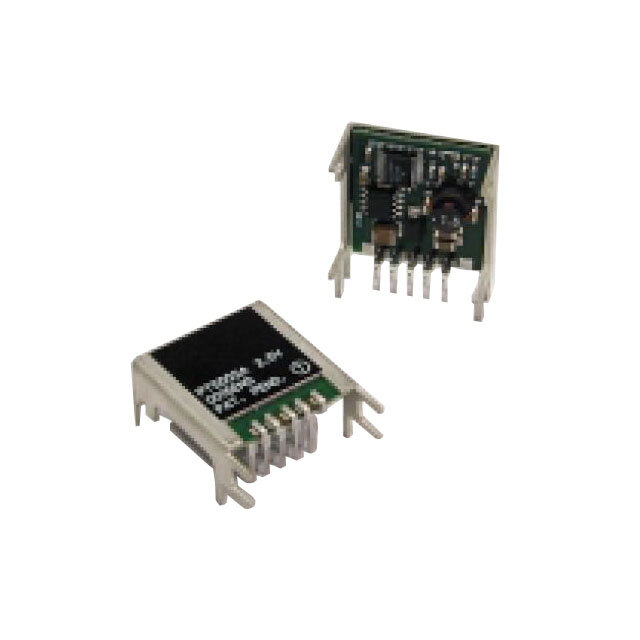

DC-DC Преобразователь PT5521C от Texas Instruments

Общее описание: PT5521C — это компактный и надежный DC-DC преобразователь от Texas Instruments, предназначенный для применения в различных устройствах, требующих стабилизированного напряжения. Это понижающий преобразователь (Step-Down), который преобразует входное напряжение в стабильное выходное напряжение 3.3 В.

Преимущества:

• Высокая эффективность до 89%
• Компактный размер, позволяющий сэкономить место на плате
• Широкий диапазон рабочих температур от -40°C до 85°C
• Возможность работы с входным напряжением от 4.5 В до 5.5 В
• Простота интеграции благодаря монтажу на поверхность (SMD)

Недостатки:

• Вывод на пенсию (обозначен как устаревший), что может ограничить доступность и поддержку в будущем

Типовое использование:

• Поставки питания для микроконтроллеров и других логических схем
• Питание для периферийных устройств и сенсоров
• Системы радиосвязи и сетевых устройств
• Приложения информационных технологий (коммерческие)

Рекомендации по применению:

• Убедитесь, что выбранный входной диапазон напряжения находится в пределах от 4.5 В до 5.5 В
• Используйте соответствующие конденсаторы фильтрации на входе и выходе для снижения пульсаций напряжения
• Обеспечьте надежную пайку устройства на плате для предотвращения механических дефектов

Основные технические характеристики:

• Количество выходов: 1
• Выходное напряжение: 3.3 В
• Максимальный выходной ток: 1.5 А
• КПД: до 89%
• Тип монтажа: Поверхностный (SMD)
• Рабочая температура: от -40°C до 85°C
• Размеры корпуса: Компактный модуль 5-SMD

Возможные аналоги:

• PTN78020WAH — несмываемый DC-DC преобразователь от Texas Instruments с похожими характеристиками и широким диапазоном выходных напряжений.

Заводские артикулы и производители:

• Производитель: Texas Instruments
• Заводской артикул: PT5521C

Примечание: Поскольку PT5521C был снят с производства, рекомендуется рассматривать доступные аналоги и новые решения от Texas Instruments.
