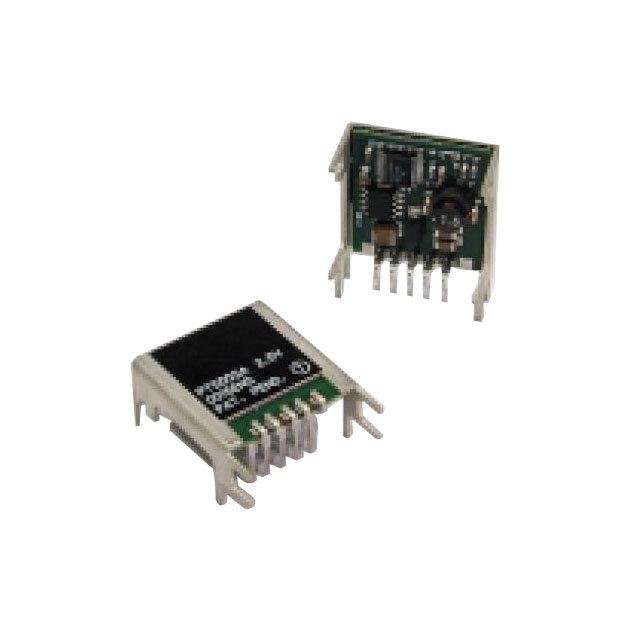

DC-DC Преобразователь PT5521A от Texas Instruments

Общее Описание

Texas Instruments PT5521A - это высокоэффективный понижающий DC-DC преобразователь с мощностью 1.5А, предназначенный для немодульных полупроводниковых приложений. Этот компонент используется для преобразования напряжения с входного диапазона от 4.5В до 5.5В на выходное напряжение 3.3В, обеспечивая стабильный выходной ток до 1.5А.

Преимущества

• Высокая Эффективность: Компонент достигает эффективности до 89%, что позволяет снизить потери энергии и уменьшить тепловыделение.
• Компактные Габариты: Благодаря компактному размеру и упаковке в 5-SIP модуль, данный преобразователь можно легко внедрять в различные схемы, экономя пространство на плате.
• Широкий Диапазон Рабочих Температур: Преобразователь рассчитан на работу в температурном диапазоне от -40°C до 85°C, что делает его подходящим для использования в различных условиях окружающей среды.

Недостатки

• Устаревший Статус: Статус компонента "Устаревший", что может затруднить его закупку и поддержку в долгосрочной перспективе.

Типовое Использование

• Источники питания для микроконтроллеров и цифровых устройств.
• Питание периферии в инфокоммуникационном оборудовании и промышленных системах.
• Преобразование напряжения в портативных устройствах и электронике общего назначения.

Рекомендации по Применению

• Используйте данный модуль в схемах, требующих стабильного выходного напряжения 3.3В и выхода с низким уровнем шумов.
• Убедитесь, что рабочие условия (температура и напряжение) соответствуют заданным характеристикам компонента.
• При монтаже следуйте рекомендациям производителя касательно теплопередачи и размещению на плате.

Технические Характеристики

• Входное Напряжение (Мин): 4.5В
• Входное Напряжение (Макс): 5.5В
• Выходное Напряжение 1: 3.3В
• Выходной Ток (Макс): 1.5А
• Эффективность: 89%
• Диапазон Рабочих Температур: от -40°C до 85°C
• Тип Монтажа: Сквозной монтаж, правый угол
• Корпус / Габариты: 5-SIP модуль

Возможные Аналоги

• PT5522A: Модель с аналогичными характеристиками, но с другим диапазоном выходного напряжения.
• PT5101A: Преобразователь с аналогичным входным напряжением и схожими параметрами.

Заключение

PT5521A от Texas Instruments - это надежный и высокоэффективный DC-DC преобразователь, идеально подходящий для питания микропроцессорных и периферийных устройств. Несмотря на его устаревший статус, этот модуль остается популярным выбором для множества электронных приложений благодаря своей стабильной работе и компактным габаритам.
