PT5023A

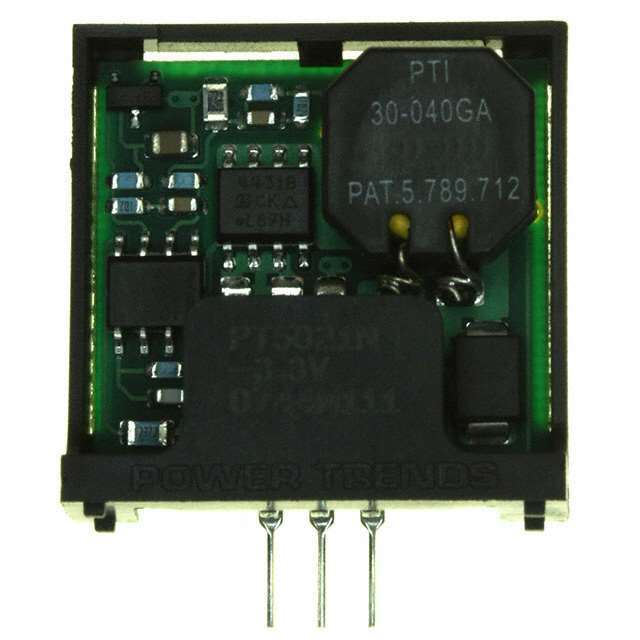

Texas Instruments PT5023A

Общее описание

Texas Instruments PT5023A - это нерегулируемый модуль преобразователя постоянного тока (DC-DC), предназначенный для профессиональных применений, требующих отрицательного выходного напряжения. Модуль имеет одну выходную линию с рабочим напряжением -9V и максимальным выходным током 600mA. Он обладает высокой степенью интеграции, что облегчает его использование в различных условиях.

Преимущества

• Компактный размер: Минимизирует занимаемое пространство на плате.
• Высокая эффективность: С эффективностью до 75%, что снижает тепловыделение и увеличивает срок службы.
• Простота установки: Устанавливается сквозным монтажом (Through Hole) под углом, что упрощает монтаж на плате.

Недостатки

• Нерегулируемый выход: Выходное напряжение не регулируется, что может не подходить для всех приложений.
• Обозначен как устаревший: Деталь больше не производится, поэтому доступность может быть ограничена.

Типовое использование

• Источники питания для промышленных и коммерческих приложений.
• Преобразование напряжения в системах с низковольтным входом и требующих отрицательного выхода.
• Системы, требующие компактного решения для генерации отрицательного напряжения.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 4.75V до 7V для корректной работы модуля.
• Обеспечьте адекватное охлаждение, чтобы предотвратить перегрев и сохранить эффективность.
• Используйте в условиях, где температурный диапазон не выходит за пределы -20°C ~ 85°C.

Основные технические характеристики

• Тип модуля: Нерегулируемый, понижающий.
• Количество выходов: 1.
• Входное напряжение: 4.75V - 7V.
• Выходное напряжение: -9V.
• Максимальный выходной ток: 600mA.
• Эффективность: 75%.
• Рабочая температура: -20°C ~ 85°C.
• Тип монтажа: Сквозной монтаж (Through Hole), под углом.
• Корпус: 3-SIP (Single In-line Package) модуль.

Возможные аналоги

• PT5022A: Отличается выходным напряжением и другими параметрами.
• PT5024A: Имеет аналогичные характеристики, но может иметь отличия по техническим требованиям.

Для получения дополнительной информации или приобретения компонента, пожалуйста, свяжитесь с отделом продаж нашего интернет-магазина.
