PT4828C

Описание PT4828C от Texas Instruments

Общее описание

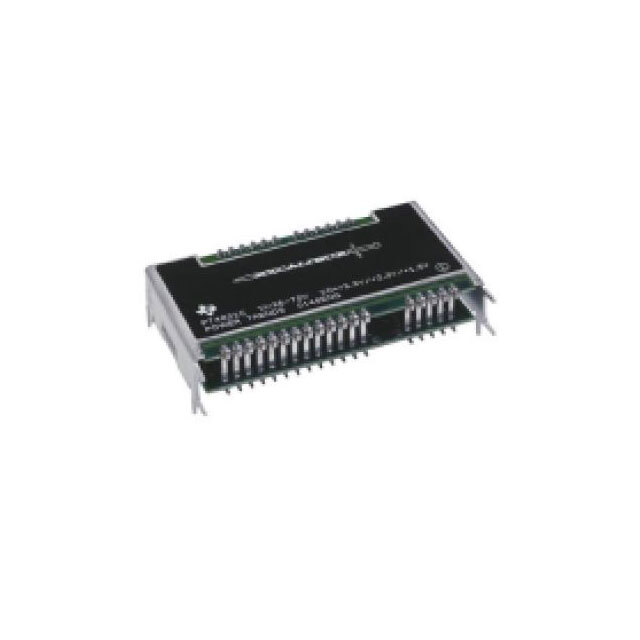

DC-DC преобразователь PT4828C от Texas Instruments представляет собой изолированный модуль с тремя выходами, предназначенный для преобразования DC напряжения в широком диапазоне входного напряжения от 36В до 75В. Этот компактный модуль мощностью 35 Вт обеспечивает стабильные выходные напряжения 5В, 2.5В и 1.5В, удовлетворяя потребности в питании различных электронных устройств.

Основные преимущества

• Три выходных напряжения: Обеспечивает три разных напряжения, что упрощает распределение питания в сложных электронных системах.
• Высокая эффективность: Эффективность преобразования достигает 86.5%, что снижает потери энергии и тепловыделение.
• Широкий диапазон входных напряжений: Поддерживает диапазон входного напряжения от 36В до 75В, что делает его гибким для различных применений.
• Дополнительные функции: Поддержка Remote On/Off, защита от перегрева (OTP), защита от короткого замыкания (SCP), и функция UVLO (Undervoltage Lockout).

Недостатки

• Устаревший статус (Obsolete): Данный компонент снят с производства, что может вызвать затруднения при его замене в будущем.
• Размер: Хотя модуль компактен, его размер может ограничить использование в приложениях с критическими требованиями по пространству.

Типовые применения

• Промышленные и коммерческие устройства
• Телекоммуникационные системы
• Системы автоматизации
• Прецизионные измерительные системы

Рекомендации по применению

• Убедитесь, что модуль работает в пределах указанного диапазона входного напряжения.
• Используйте соответствующие теплоотводы или охлаждение для поддержания оптимальной температуры работы.
• Интегрируйте функции Remote On/Off для управления питанием системы.
• Включите защитные схемы для предотвращения перегрузок и коротких замыканий.

Основные технические характеристики

• Тип: Изолированный модуль
• Количество выходов: 3
• Диапазон входного напряжения: 36В - 75В
• Выходное напряжение 1: 5В (5А)
• Выходное напряжение 2: 2.5В (5.5А)
• Выходное напряжение 3: 1.5В (5.5А)
• Мощность: 35 Вт
• Изоляционное напряжение: 1.5 кВ
• Рабочая температура: -40°C ~ 85°C
• КПД: 86.5%
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 21-SMD Модуль
• Размеры: 65.5мм x 41.1мм x 12.0мм (2.58" x 1.62" x 0.47")

Возможные аналоги

• PT4850: Аналогичный модуль от Texas Instruments.

Этот модуль идеально подходит для использования в индустриальных, телекоммуникационных и других приложениях, требующих надежного питания с несколькими выходными напряжениями.
