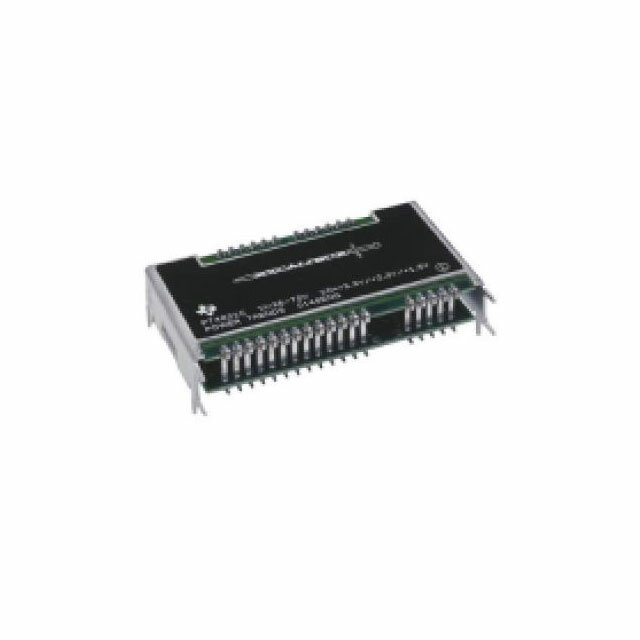

PT4821A

PT4821A от Texas Instruments

Общее описание:

Модуль DC-DC преобразователя PT4821A компании Texas Instruments представляет собой высокопроизводительный изолированный преобразователь напряжения. Он может преобразовывать входное напряжение в диапазоне от 36V до 75V в три независимых выходных напряжения: 3.3V, 2.5V и 1.5V. Максимальная мощность составляет 35W, что обеспечивает надежное питание для различных приложений.

Преимущества:

• Высокая эффективность: КПД до 87% минимизирует потери энергии.
• Изоляция: Изоляционное напряжение 1.5 кВ обеспечивает безопасность и надежность.
• Температурный диапазон: Рабочая температура от -40°C до 85°C делает его подходящим для использования в экстремальных условиях.

Недостатки:

• Статус: Компонент устарел, что может затруднять его приобретение и замену.
• Монтаж: Модуль предназначен для сквозного монтажа с правым углом установки, что может ограничивать его использование в некоторых конфигурациях.

Типовое использование:

• Информационно-технологическое оборудование (ИТЕ)
• Телекоммуникационные системы
• Промышленное оборудование, требующее изолированных источников питания

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в пределах от 36V до 75V.
• Следите за температурным режимом, особенно при максимальных нагрузках, чтобы избежать перегрева.
• При необходимости обеспечения постоянного питания, используйте внешние устройства контроля, такие как схемы мониторинга и защиты.

Основные технические характеристики:

• Входное напряжение: 36V - 75V
• Выходное напряжение 1: 3.3V
• Выходное напряжение 2: 2.5V
• Выходное напряжение 3: 1.5V
• Максимальный выходной ток: 8A (3.3V), 6A (2.5V), 6A (1.5V)
• Мощность: 35W
• Изоляция: 1.5 kV
• КПД: 87%
• Рабочая температура: -40°C ~ 85°C
• Корпус: 21-SIP модуль
• Размеры: -

Возможные аналоги:

• PT4822A (с другой конфигурацией выходных напряжений)
• PT4823A (с другой конфигурацией выходных напряжений)
• Другие DC-DC преобразователи с аналогичными характеристиками от Texas Instruments или других производителей

Используйте компоненты серии PT4821A для надежного преобразования напряжений в ваших системах.
