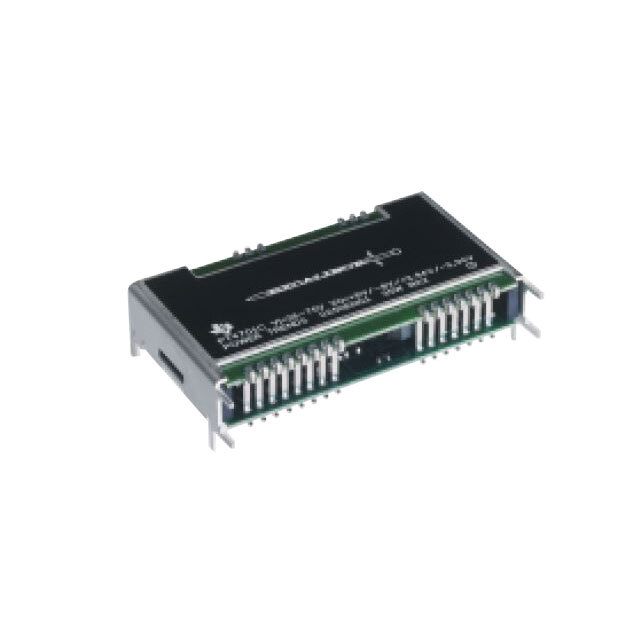

PT4711A

PT4711A от Texas Instruments

Общее описание

PT4711A — это высокоэффективный изолированный модуль DC-DC преобразователя от Texas Instruments, который обеспечивает двойное выходное напряжение 15V и предусматривает входное напряжение от 36V до 75V. Этот модуль разработан для применения в коммерческих и промышленных устройствах, требующих надежного и стабильного источника питания.

Преимущества

• Высокая эффективность: Преобразователь обладает эффективностью до 86%, что позволяет сократить энергетические потери и минимизировать тепловыделение.
• Изоляция: Высокий уровень гальванической изоляции (1500V) между входом и выходами обеспечивает дополнительную защиту для подключаемых цепей.
• Широкий диапазон входного напряжения: Удобно использовать в различных источниках питания, где напряжение может варьироваться от 36V до 75V.

Недостатки

• Устаревшая модель: Данный модуль является устаревшим (статус "Obsolete"), что может затруднить его приобретение и поддержку в будущем.
• Через дырочное крепление: Форм-фактор с креплением через отверстия может занимать больше места на плате по сравнению с современными SMD компонентами.

Типовое использование

• Промышленные системы управления: В системах, требующих надежную изоляцию и стабилизированное питание.
• Медицинские приборы: В устройствах, где важна безопасность использования источников питания.
• Коммерческая электроника: В любой коммерческой электронике, где необходимы стабильные источники питания с высокой степенью изоляции.

Рекомендации по применению

• Теплоотвод: Для обеспечения стабильной работы рекомендуется использование дополнительных радиаторов или иных методов теплоотвода.
• Монтаж: Учтите, что через дырочное крепление требует больше места на плате по сравнению с поверхностным монтажом.
• Фильтрация: Добавьте необходимую фильтрацию на входе и выходе для минимизации пульсаций и шумов в цепи.

Основные технические характеристики

• Входное напряжение (мин.): 36V
• Входное напряжение (макс.): 75V
• Выходное напряжение 1: 15V
• Выходное напряжение 2: 15V
• Выходной ток (макс.): 1.5A на каждом выходе
• Мощность: 45W
• Изоляция: 1500V
• Эффективность: 86%
• Операционная температура: -40°C до +85°C
• Тип монтажа: Сквозное (Through Hole)
• Форм-фактор: 21-SIP Module

Возможные аналоги

• PT4712A: Более мощный аналог с выходом на 24V.
• Murata Power Solutions UWR-15/2000-D48A-C: Аналогичный по характеристикам, но с EMU фильтрацией.
• TRACO Power TEN 15-2412: Альтернативный вариант с аналогичным диапазоном входного напряжения, но более компактным форм-фактором.

Данный модуль будет отличным выбором для задач, требующих надежного и эффективного преобразования напряжения с высоким уровнем изоляции.
