PT4683A

PT4683A от Texas Instruments

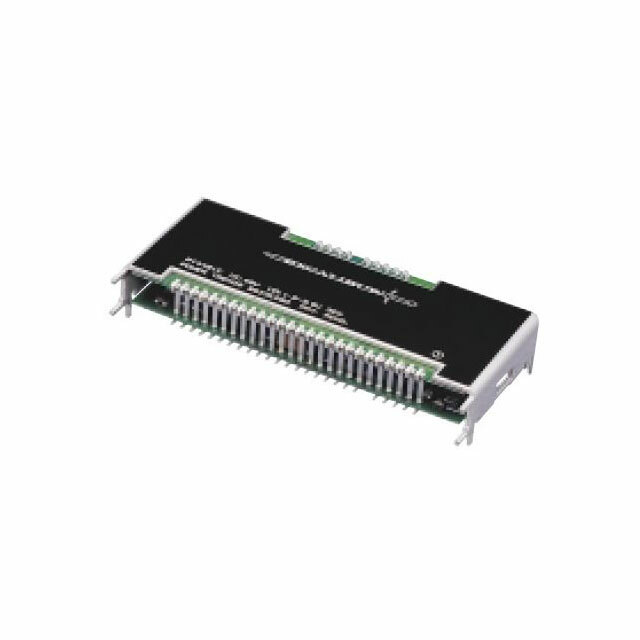

Общее описание: PT4683A – это изолированный модуль DC-DC преобразователя от Texas Instruments, предназначенный для преобразования входного напряжения в диапазоне от 18В до 36В на два выхода с напряжениями 3.3В и 1.8В. Преобразователь способен обеспечивать мощность до 49 Вт и ток до 15А на каждый выход.

Преимущества:

• Два независимых регулируемых выхода.
• Высокая энергоэффективность до 87%, что снижает тепловые потери и увеличивает долговечность.
• Широкий диапазон входного напряжения от 18В до 36В, что делает его универсальным для различных приложений.
• Изоляция до 1.5 кВ, повышающая безопасность и надежность работы.

Недостатки:

• Модуль снят с производства (Obsolete), что может затруднить его замену или ремонт.
• Ограниченные возможности по изменению выходных напряжений фиксированных выходов (3.3В и 1.8В).

Типовое использование:

• Промышленные и коммерческие применения, где требуется изолированное преобразование напряжений.
• Компьютерные и телекоммуникационные системы.
• Автоматизация и контроль в электронике и электротехнике.

Рекомендации по применению:

• Обеспечить хорошую вентиляцию и теплоотвод на плате для предотвращения перегрева модуля.
• Следить за соответствием входного напряжения заявленным параметрам (18В - 36В) для стабильной работы.
• Использовать соответствующие предохранители и защиту от перенапряжений на входе.

Основные технические характеристики:

• Входное напряжение: 18В - 36В
• Выходное напряжение 1: 3.3В
• Выходное напряжение 2: 1.8В
• Максимальный выходной ток: 15А (на каждый выход)
• Мощность: 49 Вт
• Изоляция: 1.5 кВ
• Эффективность: до 87%
• Рабочий температурный диапазон: -40°C до 85°C
• Тип монтажа: Сквозное отверстие, угловое размещение
• Корпус: 26-SIP модуль

Возможные аналоги:

• PT4680 от Texas Instruments
• PRM48BH480T200B00 от Vicor
• QHDE48A48075 от Delta Electronics

Заключение

Модуль PT4683A от Texas Instruments – это надежное решение для приложений, требующих изолированного преобразования напряжений. Несмотря на снятие с производства, данное устройство остается востребованным благодаря своим характеристикам и надежности.
