PT4561C

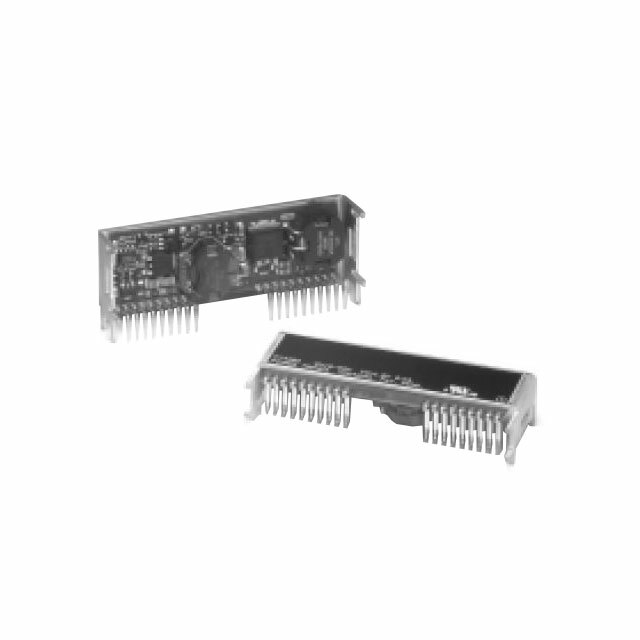

PT4561C от Texas Instruments

Общее описание

Модульный DC-DC преобразователь PT4561C от Texas Instruments представляет собой изолированный модуль мощностью 30 Вт с выходным напряжением 3.3 В и максимальным выходным током 8 А. Преобразователь предназначен для работы в широком диапазоне входных напряжений от 36 В до 75 В, что делает его идеальным для применения в различных промышленных и коммерческих устройствах.

Преимущества

• Широкий диапазон входных напряжений: Работает при входных напряжениях от 36 В до 75 В, что обеспечивает гибкость в выборе источника питания.
• Высокая выходная мощность: Обеспечивает до 30 Вт мощности при выходном напряжении 3.3 В и токе до 8 А.
• Изоляция: Обеспечивает изоляцию по напряжению до 1.5 кВ, что повышает безопасность и надежность.
• Компактный размер: Компактные габариты (76.2 мм x 30.2 мм x 12.7 мм) облегчают интеграцию в различные устройства.
• Дополнительные функции: Включает защиту от перенапряжения (OCP), перегрева (OTP), короткого замыкания (SCP) и недостаточного напряжения (UVLO).

Недостатки

• Снят с производства: Данная модель снята с производства, что может затруднять её приобретение и обслуживание.
• Низкая эффективность: Эффективность составляет 80%, что может быть ниже по сравнению с современными преобразователями.

Типовое использование

• В кондициях информационных и телекоммуникационных технологий.
• В промышленной автоматизации.
• В системах распределенного питания и телекоммуникациях.

Рекомендации по применению

• Обеспечивайте адекватное охлаждение для избежания перегрева, особенно в условиях высокого тока.
• Используйте соответствующие компоненты защиты (предохранители, фильтры) при интеграции в системы с большими колебаниями входного напряжения для увеличения срока службы устройства.
• Проводите периодическую оценку производительности, чтобы убедиться в отсутствии деградации характеристик.

Основные технические характеристики

• Входное напряжение (мин.): 36 В
• Входное напряжение (макс.): 75 В
• Выходное напряжение 1: 3.3 В
• Максимальный выходной ток 1: 8 А
• Мощность: 30 Вт
• Выходное напряжение изоляции: 1.5 кВ
• Эффективность: 80%
• Рабочая температура: от -40°C до 85°C
• Монтаж: Поверхностный (SMD)
• Корпус / размер: 19-SMD Модуль (76.2 мм x 30.2 мм x 12.7 мм)

Возможные аналоги

• PT4562C от Texas Instruments: Модель с похожими характеристиками, но с другим выходным напряжением.
• PT4551C от Texas Instruments: Альтернатива с более низкой мощностью и током.
• PT4571C от Texas Instruments: Преобразователь с аналогичной мощностью, но с различным диапазоном входных напряжений.
