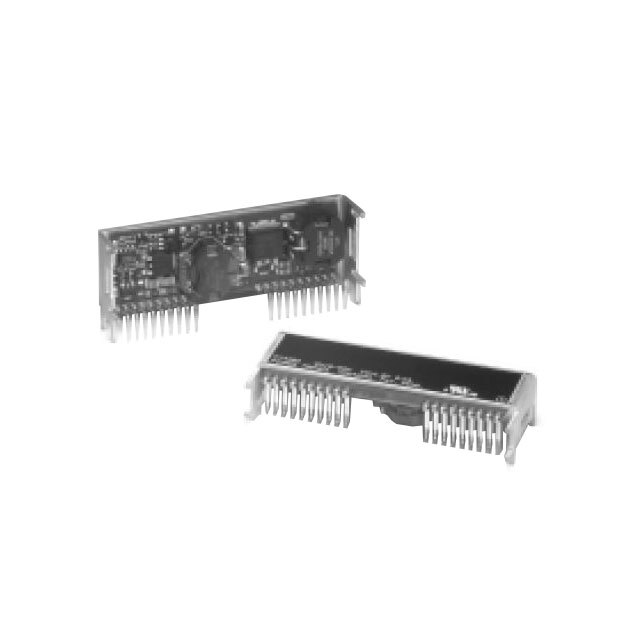

PT4561A

PT4561A от Texas Instruments

Общее описание

DC-DC преобразователь PT4561A от Texas Instruments представляет собой изолированный модуль, предназначенный для преобразования постоянного напряжения в различные уровни. Эта модель позволяет эффективно преобразовать входное напряжение в диапазоне от 36 до 75 В в стабильное выходное напряжение 3,3 В с максимальной выходной мощностью 30 Вт. Устройство предназначено для применения в коммерческих ITE (Information Technology Equipment) системах.

Преимущества

• Высокая эффективность: КПД до 80%, что позволяет уменьшить тепловые потери и повысить энергоэффективность системы.
• Широкий диапазон входного напряжения: От 36 В до 75 В, что обеспечивает гибкость при использовании в различных системах.
• Изоляция напряжения: До 1,5 кВ, что повышает безопасность использования в системах с высоким потенциалом помех.
• Компактный размер и удобство монтажа: Модуль выполнен в корпусе 19-SIP, что облегчает его установку и интеграцию в существующие системы.

Недостатки

• Устаревший статус: Модель снята с производства (Obsolete), что может затруднить её приобретение и замену.
• Ограниченная выходная мощность: Максимальная мощность 30 Вт может быть недостаточной для более требовательных приложений.

Типовое использование

• Информационно-технологическое оборудование (ITE): Преобразование напряжения в серверах, маршрутизаторах и других сетевых устройствах.
• Электронные системы управления: Использование в устройcтвах управления с высокой надежностью.
• Мощностные системы: Преобразование напряжения в различных силовых и управляющих устройствах.

Рекомендации по применению

• Эффективное охлаждение: Обеспечение хорошей вентиляции и теплоотвода для поддержания правильной рабочей температуры.
• Безопасная интеграция: Учитывать изоляционные барьеры и следить за правильным монтажем для обеспечения безопасной работы.
• Использование аналогов: Рассмотреть замену на альтернативные модели в случае недоступности PT4561A.

Основные технические характеристики

• Тип: Mодулярный изолированный DC-DC преобразователь
• Число выходов: 1
• Входное напряжение (минимум): 36 В
• Входное напряжение (максимум): 75 В
• Выходное напряжение: 3,3 В
• Максимальный выходной ток: 8 А
• Выходная мощность: 30 Вт
• Изоляционное напряжение: 1,5 кВ
• Эффективность: До 80%
• Температура эксплуатации: От -40°C до 85°C
• Корпус: 19-SIP, сквозное отверстие, угловое крепление

Возможные аналоги

• PT4562: Другой преобразователь от Texas Instruments с аналогичными характеристиками и входным напряжением.
• Vicor VI-J33-CU: Альтернативный преобразователь с аналогичным входным/выходным напряжением и мощностью.
• Murata PQC30: Подобный модуль мощностью 30 Вт с аналогичными рабочими характеристиками.
