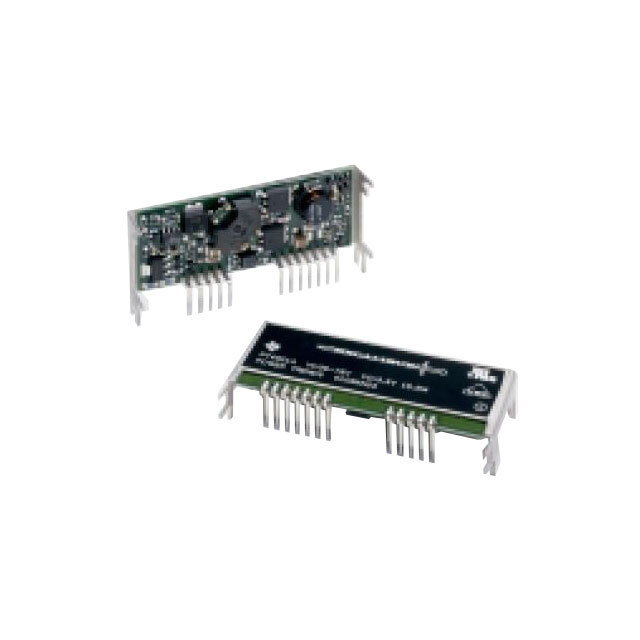

PT4523N

PT4523N от Texas Instruments

Общее описание

Модуль PT4523N представляет собой изолированный DC-DC преобразователь на одну выходную линию. Он предназначен для использования в коммерческих и промышленных приложениях, требующих стабилизированного выходного напряжения. Этот мощный модуль способен обеспечить выходное напряжение 12 В и ток до 1,6 А при входном напряжении от 36 В до 75 В.

Преимущества

• Высокая мощность выходного сигнала: Обеспечивает до 20 Вт выходной мощности.
• Широкий диапазон входного напряжения: Поддержка от 36 В до 75 В.
• Изоляция высокого напряжения: Изоляция входа-выхода до 1,5 кВ.
• Компактный размер: Удобное крепление и небольшие габариты.

Недостатки

• Статус устаревшего продукта: Модуль снят с производства и рекомендован к замене на более современные аналоги.
• Термическое управление: Требуется подходящее охлаждение для работы при максимальных нагрузках.

Типовое использование

• ИТ-оборудование: Питание серверов, сетевых устройств и коммуникационного оборудования.
• Промышленная электроника: Станки, контроллеры и датчики.
• Коммерческие системы: Оборудование для обработки данных и торговые системы.

Рекомендации по применению

• Установите модуль в хорошо вентилируемом месте для предотвращения перегрева.
• Используйте соответствующие предохранители и средства защиты цепей для безопасной эксплуатации.
• Соблюдайте электромагнитную совместимость (EMC) при монтаже и подключении модуля.

Основные технические характеристики

• Входное напряжение (мин): 36 В
• Входное напряжение (макс): 75 В
• Выходное напряжение: 12 В
• Максимальный выходной ток: 1,6 А
• Выходная мощность: 20 Вт
• Изоляционное напряжение: 1,5 кВ
• Эффективность: 83%
• Рабочая температура: от -40°C до +85°C
• Монтаж: Сквозное отверстие (Through Hole)
• Размеры: 65.5 мм x 12.7 мм x 25.9 мм (2.58" L x 0.50" W x 1.02" H)

Возможные аналоги

• PTN78020AAH от Texas Instruments (Повышенная мощность и диапазон входных напряжений)
• RU20-12S от RECOM (Схожие характеристики и компактный размер)
• OKY-T/16-D12P-C от Murata Power Solutions (Широкий спектр входных напряжений и улучшенная эффективность)

Заключение

Модуль PT4523N идеально подходит для различных промышленных и коммерческих приложений, требующих надежного и мощного источника питания. Несмотря на статус устаревшего продукта, он остается надежным решением благодаря своим отличным характеристикам и возможностям.
