PT4503A

PT4503A от Texas Instruments

Общее описание

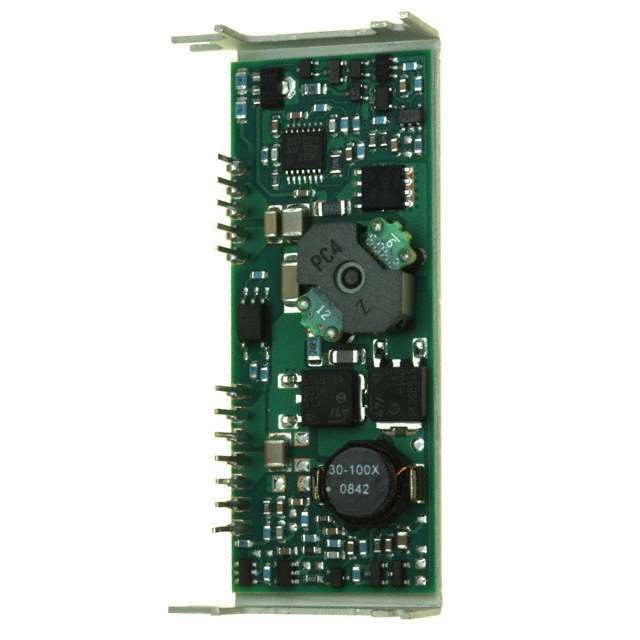

Модуль DC-DC преобразователя PT4503A от компании Texas Instruments представляет собой высокоэффективное решение для стабильного преобразования напряжения. Этот изолированный модуль способен преобразовывать входное напряжение в диапазоне от 18 до 40 В в стабильное выходное напряжение 12 В, с максимальным выходным током 1.6 А и мощностью до 20 Вт.

Преимущества

• Высокая эффективность: КПД преобразователя составляет около 83%, что позволяет минимизировать потери энергии.
• Широкий диапазон входного напряжения: от 18 В до 40 В, что обеспечивает гибкость применения.
• Изоляция: напряжение изоляции составляет 1.5 кВ, что обеспечивает безопасность и надежность.
• Компактный и надежный монтаж: модуль выполнен в 12-SIP корпусе, удобном для сквозного монтажа.

Недостатки

• Устаревшая модель: статус модуля – устаревший (obsolete), что может затруднить его доступность на рынке.
• Ограниченная мощность: максимальная мощность модуля составляет 20 Вт, что может быть недостаточно для некоторых приложений.

Типовое использование

• Промышленное оборудование
• Коммерческое ИТ-оборудование
• Системы автоматизации
• Питание изолированных устройств

Рекомендации по применению

• Обеспечить соблюдение входного диапазона напряжений (18-40 В) для предотвращения возможных поломок.
• Продумать систему теплосъема при размещении в устройствах с высокими рабочими температурами.
• Внимательно изучить наличие и спецификацию аналогичных, более современных модулей, если PT4503A недоступен.

Основные технические характеристики

• Модуль преобразователя: Изолированный.
• Количество выходов: 1.
• Входное напряжение (мин.): 18 В.
• Входное напряжение (макс.): 40 В.
• Выходное напряжение 1: 12 В.
• Выходной ток (макс.): 1.6 А.
• Мощность: 20 Вт.
• Напряжение изоляции: 1.5 кВ.
• Температура эксплуатации: от -40°C до 85°C.
• КПД: 83%.
• Тип монтажа: Сквозное отверстие, угловое.

Возможные аналоги

• PT4502A: аналогичный модуль с другим диапазоном выходного напряжения.
• PT4504A: другая модель с схожими характеристиками, но может иметь разные входные и выходные параметры.
• DCDC12V IPN6012: современный аналог от другого производителя с похожими техническими характеристиками.

Заключение

PT4503A от Texas Instruments является надежным решением для множества применений, требующих стабильного преобразования DC-DC. Однако, ввиду его устаревшего статуса, рекомендуется рассмотреть аналогичные или современные модели для новых проектов.
