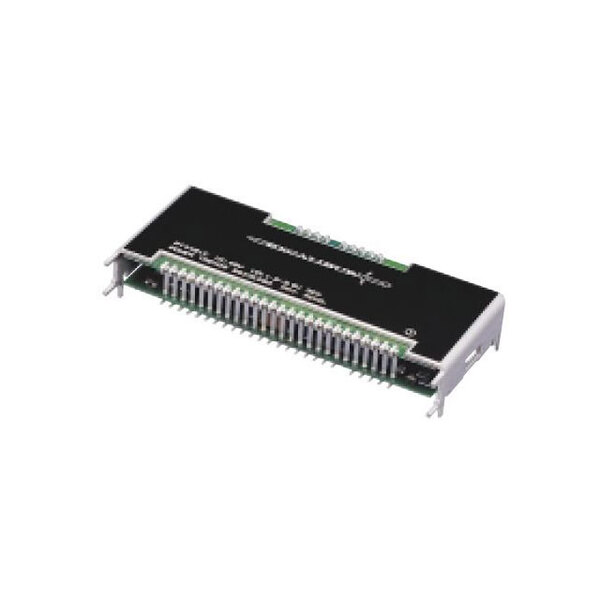

PT4482C

PT4482C от Texas Instruments

Общее описание

PT4482C — это высокоэффективный модуль DC-DC преобразователя с изоляцией производства Texas Instruments, предназначенный для промышленного и коммерческого использования. Модуль способен преобразовывать входное напряжение в диапазоне от 36 до 75 В в регулируемое выходное напряжение от 1.3 до 3.5 В при максимальной выходной мощности до 100 Вт и токе до 30 А.

Преимущества

• Высокая эффективность: До 89%, что обеспечивает низкие потери и эффективное использование энергии.
• Широкий диапазон входного напряжения: Поддержка напряжений от 36 В до 75 В.
• Наиболее подходящий для промышленного и коммерческого использования.
• Наличие защитных функций: Защита от перегрузок по току (OCP), перегрева (OTP), превышения напряжения (OVP) и пониженного напряжения (UVLO).

Недостатки

• Статус устаревшего компонента: PT4482C снят с производства, что может затруднить его замену и поддержку в будущих проектах.
• Сравнительно большие размеры: Может занимать больше места на плате по сравнению с более современными и компактными аналогами.

Типовое использование

• Информационные технологии и Телекоммуникации: Подача питания на мощные процессоры и системы хранения данных.
• Промышленное оборудование: Питание систем управления и других критических компонентов.
• Коммерческое оборудование: Источники питания, требующие высокой надежности и эффективности.

Рекомендации по применению

• Убедитесь, что рабочее напряжение и входной ток в пределах допустимых значений.
• Уделите внимание теплоотведению, так как модуль может нагреваться при работе на максимальной мощности.
• Рассмотрите возможность использования современных аналогов, если компонент больше не доступен для покупки.

Основные технические характеристики

• Входное напряжение: 36 - 75 В
• Выходное напряжение: 1.3 - 3.5 В
• Максимальный выходной ток: 30 A
• Выходная мощность: 100 Вт
• Эффективность: До 89%
• Защиты: OCP, OTP, OVP, UVLO
• Температурный диапазон: -40°C ~ 85°C
• Изоляционное напряжение: 1.5 кВ
• Размеры: 91.7 мм x 41.1 мм x 12.7 мм

Возможные аналоги

• PT4481C: Менее мощный аналог с похожими характеристиками.
• DOSA-совместимые модули: Некоторые модули других производителей могут быть пригодны для замены, но необходимо проверить совместимость.

Использование PT4482C позволяет обеспечить стабильное и надежное питание для различных промышленных и коммерческих устройств. Однако, учитывая, что компонент снят с производства, рекомендуется искать современные заменители для новых разработок.
