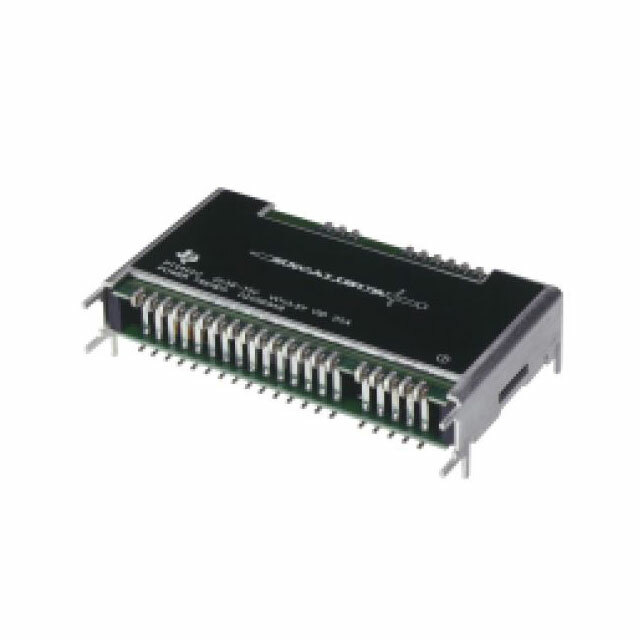

PT4413C

PT4413C от Texas Instruments

Общее описание

PT4413C — это изолированный DC-DC преобразователь, разработанный для обеспечения надежности и высокой эффективности в промышленных и коммерческих приложениях. Он преобразует входное напряжение в диапазоне от 36 В до 75 В в регулируемое выходное напряжение от 3.4 В до 5.7 В с максимальным выходным током 20 А.

Преимущества

1. Высокая эффективность: PT4413C достигает 92% эффективности, что снижает тепловыделение и повышает надежность.
2. Широкий диапазон входного напряжения: Позволяет использовать устройство во многих промышленных условиях.
3. Компактный дизайн: Позволяет экономить пространство на печатной плате.
4. Надежность: Встроенные защитные функции обеспечивают безопасную работу даже в критических условиях.

Недостатки

1. Устаревшая модель: Текущий статус продукта обозначен как "устаревший", поэтому новые проекты лучше базировать на современных компонентах.
2. Закрытый диапазон выходных напряжений: Для некоторых применений может потребоваться гибкость, не предусмотренная данной моделью.

Типовое использование

• Промышленные системы управления
• Коммерческое оборудование
• Системы телекоммуникации
• Электрические транспортные средства
• Медицинское оборудование

Рекомендации по применению

1. Адекватное охлаждение: Учитывайте тепловой режим работы преобразователя при проектировании системы охлаждения.
2. Правильное размещение на плате: Убедитесь, что преобразователь не перегревается и имеет достаточный воздушный поток.
3. Использование защитных фильтров: Для предотвращения скачков напряжения на входе и выходе.

Основные технические характеристики

• Количество выходов: 1
• Диапазон входного напряжения: 36 В - 75 В
• Диапазон выходного напряжения: 3.4 В - 5.7 В
• Максимальный выходной ток: 20 А
• Мощность: 100 Вт
• Изоляционное напряжение: 1.5 кВ
• Эффективность: 92%
• Тип монтажа: Surface Mount (поверхностный монтаж)
• Габариты: 65.5 мм x 41.1 мм x 12.0 мм
• Рабочая температура: -40°C ~ 85°C

Возможные аналоги

• PT4411 от Texas Instruments
• DOS60-48S05 от Delta Electronics
• Q-BRICK IQ48 от Vicor Corporation

PT4413C является отличным выбором для многих приложений благодаря своей высокой эффективности и надежности. Однако, учитывая его устаревший статус, рассмотрите возможность замены на более современные аналоги при разработке новых проектов.
