PT4403N

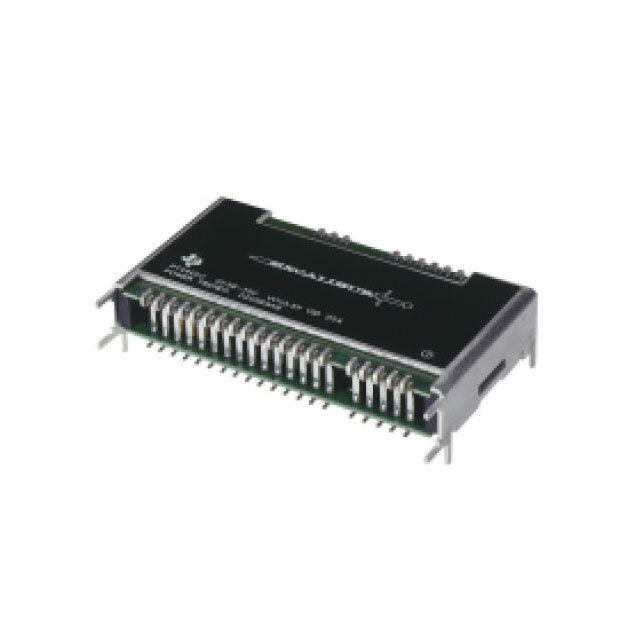

Texas Instruments PT4403N

Общее описание

Texas Instruments PT4403N - это изолированный DC-DC преобразователь модульного типа, способный обеспечивать выходное напряжение в диапазоне от 3.4 до 5.7В с максимальным выходным током до 15А. Этот 75-ваттный преобразователь эффективен и надёжен в широком диапазоне входных напряжений от 36 до 75В, что делает его идеальным для применения в различных коммерческих электронных устройствах (ITE).

Преимущества

• Высокая эффективность: КПД до 91%, что снижает тепловые потери и улучшает общую энергоэкономичность вашей системы.
• Широкий диапазон входных напряжений: Поддержка входного напряжения от 36 до 75В делает этот преобразователь универсальным для различных источников питания.
• Изоляция напряжения: Изоляция 1.5 кВ способствует повышению безопасности и надежности устройства в различных условиях эксплуатации.

Недостатки

• Устаревший статус: Этот компонент имеет статус "Obsolete", что может затруднить его поиск и поставку.
• Модуль в сквозном монтаже: Требует больше пространства на печатной плате по сравнению с SMD компонентами.

Типовое использование

• Коммерческая электроника: Информационно-технологическое оборудование (ITE)
• Сетевые устройства: Примером могут быть маршрутизаторы, коммутаторы и другие сетевые устройства.
• Индустриальная автоматизация: Обеспечение стабильного питания для промышленных контроллеров и датчиков.

Рекомендации по применению

1. Теплоотвод: Для оптимальной работы и долговечности убедитесь в наличии соответствующего теплоотвода.
2. Фильтрация: При необходимости добавьте входные и выходные фильтры для снижения возможных шумов и помех.
3. Защита: Используйте соответствующие защитные компоненты для предотвращения перегрева, перенапряжения и коротких замыканий.

Основные технические характеристики

• Входное напряжение: 36-75В
• Выходное напряжение: 3.4-5.7В
• Максимальный выходной ток: 15А
• Выходная мощность: 75 Вт
• КПД: 91%
• Изоляция: 1.5 кВ
• Рабочая температура: -40°C до 85°C
• Монтаж: Сквозной монтаж (Through Hole)
• Корпус: 21-SIP модуль

Возможные аналоги

• Vicor VI-26V-EW: Альтернативный DC-DC преобразователь с аналогичными характеристиками.
• Murata UWE-5/28-Q48PB-C: DC-DC преобразователь с входным напряжением 48В и выходным 5В/5.6А.
• Delta Electronics E48SH1R225NRFA: Высокоэффективный DC-DC преобразователь для коммерческих и промышленныx применений.

Этот компонент, несмотря на статус "Obsolete", остается высокоэффективным решением для разнообразных коммерческих и промышленных применений.
