PT4314A

PT4314A - Texas Instruments

Общее описание

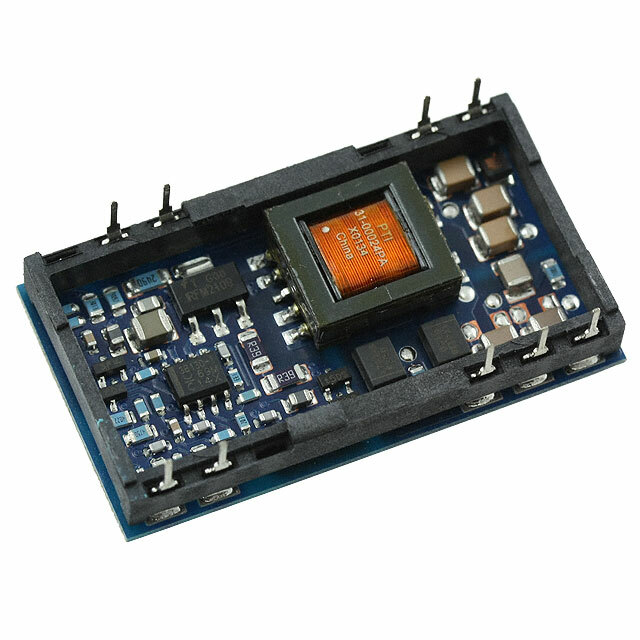

PT4314A от Texas Instruments - это высокопроизводительный изолированный модуль DC-DC преобразователя с двумя выходами, предлагающий напряжения +24V и -24V с током до 250 мА каждый. Он принимает входное напряжение в диапазоне от 38V до 75V, что делает его отличным выбором для широкого спектра промышленных и коммерческих приложений.

Преимущества

• Высокая эффективность: До 82% для минимизации потерь энергии и снижения тепловыделения.
• Широкий диапазон входного напряжения: Подходит для различных источников питания, от 38V до 75V.
• Двойной выход: Обеспечивает положительное и отрицательное напряжение на выходе для различных приложений.
• Компактные размеры: Легко интегрируется в существующие дизайны благодаря скромным габаритам и монтажу через отверстия.

Недостатки

• Устаревшая модель: В настоящий момент статус компонента указан как "устаревший" (Obsolete), что может затруднить его замену и обслуживание в долгосрочной перспективе.
• Ограниченный выходной ток: Выходной ток ограничен 250 мА на каждую линию напряжения, что может быть недостаточным для более мощных приложений.

Типовое использование

• Промышленные системы управления: Обеспечение стабильного питания различных компонентов систем автоматизации и управления.
• Коммерческое ИТ оборудование: Применение в серверах, маршрутизаторах и других сетевых устройствах.
• Телекоммуникационные системы: Питание различных телекоммуникационных модулей и компонентов.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в диапазоне от 38V до 75V.
• Поместите модуль в среду с температурным режимом от -40°C до 85°C для оптимальной работы.
• Используйте фильтры и защиты на входе и выходе для минимизации шумов и защиты от перегрузок.

Основные технические характеристики

• Входное напряжение: 38V - 75V
• Выходное напряжение 1: +24V, 250 мА
• Выходное напряжение 2: -24V, 250 мА
• Мощность: 6W
• Эффективность: 82%
• Изоляционное напряжение: 1.5 кВ
• Рабочая температура: -40°C ~ 85°C
• Корпус: 18-DIP Module, 9 Leads

Возможные аналоги

• Murata: MGJ6D241505SC - предлагающий аналогичную функциональность с другим диапазоном входного напряжения.
• RECOM Power: RP15-2415SE - аналогичный компонент с более высокой мощностью и выходным током.
• TRACO Power: TEN 5-2411 - ещё один аналог с характеристиками, схожими с PT4314A.

Эти модули могут быть рассмотрены в качестве замены для PT4314A в зависимости от конкретных требований вашего проекта.
