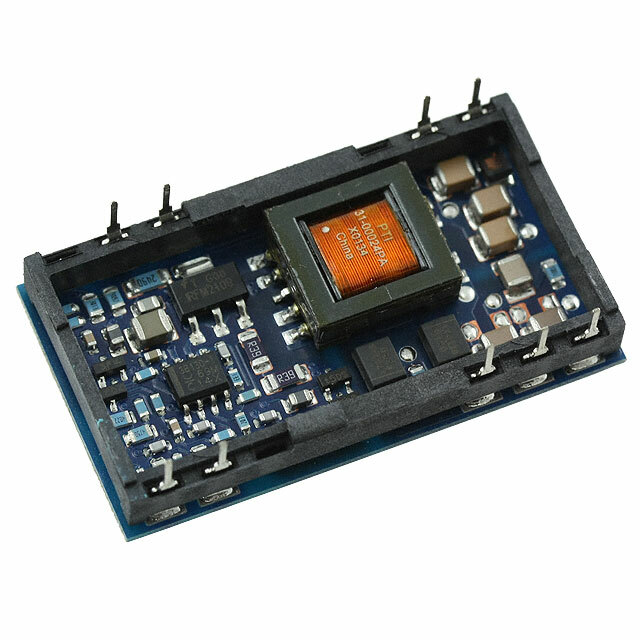

PT4313C

PT4313C от Texas Instruments

Общее описание

PT4313C — это изолированный модуль DC-DC преобразователя с двумя выходами, предоставляемый компанией Texas Instruments. Он предназначен для преобразования входного напряжения в диапазоне от 38 до 75 В в два симметричных выходных напряжения +12V и -12V, с максимальным выходным током до 500 мА на каждом выходе. Преобразователь обладает мощностью 6 Вт и высокой эффективностью до 85%.

Преимущества

• Высокая эффективность: До 85%, что позволяет минимизировать потери энергии.
• Изоляция входа и выхода: Изоляционное напряжение 1,5 кВ обеспечивает безопасное разделение входной и выходной частей цепи.
• Широкий диапазон входных напряжений: От 38 до 75 В, гибкость использования в различных приложениях.
• Компактный дизайн: Малые габариты позволяют размещать модуль в ограниченном пространстве.
• Дополнительные функции: Удаленное включение и выключение и защита от пониженного входного напряжения (UVLO).

Недостатки

• Устаревший статус: Этот компонент больше не производится, что может затруднить его использование в новых проектах.
• Мощность: Ограничение мощности в 6 Вт может быть недостаточным для некоторых применений.

Типовое использование

• Информационные технологии и коммерческое оборудование (ITE): Эти преобразователи часто используются в системах телекоммуникаций, сетевых устройствах и серверных решений.
• Медицинская аппаратура: Благодаря изоляции и стабильности выходного напряжения, данный модуль подходит для медицинских устройств.
• Портативные измерительные приборы: Компактные размеры и высокая эффективность делают компонент идеальным для переносных устройств.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в допустимом диапазоне (38-75 В).
• Используйте подходящие радиаторы или системы охлаждения для стабилизации температуры при работе при максимальной нагрузке.
• Следите за правильностью подключения выводов для предотвращения повреждения оборудования.

Основные технические характеристики

• Комплектация: Изолированный модуль
• Кол-во выходов: 2
• Мин. входное напряжение: 38 В
• Макс. входное напряжение: 75 В
• Выходное напряжение 1: 12 В
• Выходное напряжение 2: -12 В
• Макс. выходной ток: 500 мА, 500 мА
• Мощность: 6 Вт
• Изоляционное напряжение: 1,5 кВ
• Эффективность: до 85%
• Температурный диапазон: от -40°C до 85°C
• Корпус: 18-SMD-модуль с 9 выводами
• Габариты: 48,3 мм х 30,7 мм х 8,0 мм

Возможные аналоги

• PT4323C от Texas Instruments - аналогичный модуль с немного иными параметрами.
• MEA1D1212SC от Murata Power Solutions - другой поставщик с аналогичной функциональностью и диапазоном напряжений.
• NTE1512MC от Murata - альтернатива с немного другими спецификациями и аналогичными характеристиками.
