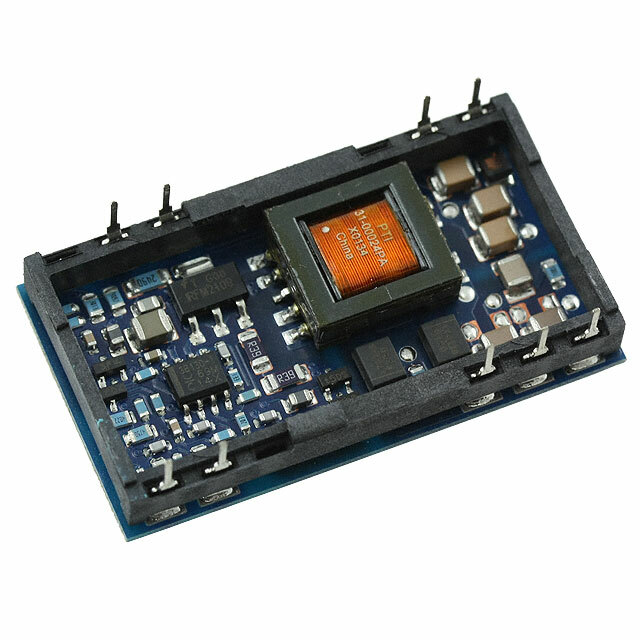

PT4313A

PT4313A от Texas Instruments

Общее описание

PT4313A - это DC-DC преобразователь с изолированным модулем от компании Texas Instruments, предназначенный для питания устройств с требованием изоляции между входом и выходом. Он предоставляет два выхода с напряжением +12V и -12V и максимальной выходной мощностью 6W. Этот модуль обеспечивает высокий уровень надежности и эффективности, что делает его идеальным для использования в промышленных и коммерческих приложениях.

Преимущества

• Высокая эффективность: Эффективность преобразования достигает до 85%, что снижает потери энергии и тепловыделение.
• Изоляция: Изоляция 1.5 kV между входом и выходом, что обеспечивает безопасность и защиту от коротких замыканий.
• Широкий диапазон входного напряжения: Поддерживается входное напряжение от 38V до 75V, что позволяет использовать модуль в различных условиях.

Недостатки

• Устаревший статус: Компонент имеет статус "устаревший", что может затруднить его приобретение в будущем.
• Ограниченная мощность: Максимальная выходная мощность составляет 6W, что может быть недостаточно для высокоэнергетических применений.

Типовое использование

• Промышленные системы управления
• Коммерческое IT оборудование
• Оборудование телекоммуникаций
• Системы распределения питания

Рекомендации по применению

• Температурные условия: Рабочая температура модуля составляет от -40°C до +85°C, что следует учитывать при проектировании системы охлаждения.
• Монтаж: Модуль предназначен для сквозного монтажа на плату, что обеспечивает надежное механическое крепление и электрическое соединение.

Основные технические характеристики

• Количество выходов: 2
• Напряжение входа: от 38V до 75V
• Напряжение выхода: +12V и -12V
• Ток выхода: 500 мА для каждого выхода
• Мощность: 6W
• Изоляционное напряжение: 1.5 kV
• Эффективность: до 85%
• Рабочая температура: от -40°C до +85°C
• Корпус: 18-DIP модуль, 9 выводов

Возможные аналоги

• PT4313C: Модуль с аналогичными характеристиками, но с улучшенной эффективностью и правильными статусами наличия.
• Mean Well SD-25C-12: Другой изолированный DC-DC преобразователь с аналогичными параметрами, предлагающий высокую надежность и долгий срок службы.

Модуль DC-DC преобразователя PT4313A от Texas Instruments является выдающимся решением для промышленных и коммерческих применений, требующих высокого уровня изоляции и эффективности.
