PT4247A

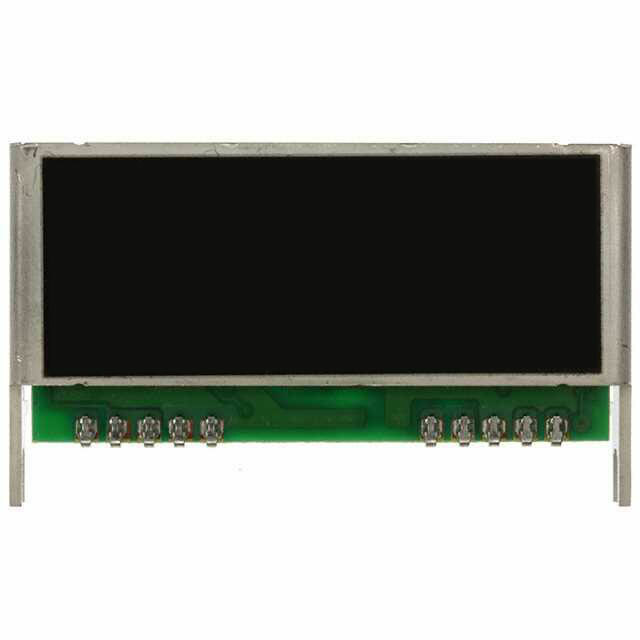

PT4247A от Texas Instruments

Общее описание

PT4247A от Texas Instruments – это изолированный модуль DC-DC преобразователя, предназначенный для промышленного и коммерческого использования. Он обеспечивает надежное питание с выходным напряжением в диапазоне 1.2-1.3 В и максимальным выходным током до 3 А. Этот модуль удобен при работе с входными напряжениями от 18 до 36 В и имеет мощность 10 Вт.

Преимущества

• Компактные размеры: Размер модуля позволяет использовать его в ограниченных пространствах.
• Высокая надежность: Располагает защитой от низкого входного напряжения (UVLO) и возможностью совершать коррекцию выходного напряжения.
• Изолированный преобразователь: Обеспечивает безопасность и отделение входного и выходного контуров с изоляционным напряжением до 1.5 кВ.
• Широкий диапазон рабочих температур: Может функционировать при температурах от -40°C до 85°C, что делает его подходящим для различных эксплуатационных условий.

Недостатки

• Обозначен как снятый с производства (Obsolete): Это означает, что для новых разработок следует рассмотреть альтернативные компоненты.
• Низкий КПД: Хотя компонент обладает множеством полезных функций, его эффективность составляет всего 64%.

Типовое использование

PT4247A широко применяется в следующих областях:

• Информационные технологии (коммерческие ИТ-решения)
• Промышленные системы управления
• Телекоммуникационная аппаратура
• Электронные системы безопасности

Рекомендации по применению

• Убедитесь, что используемый диапазон входного напряжения соответствует спецификации (18-36 В).
• Продумайте теплоотвод в разрабатываемом устройстве, чтобы модуль мог работать в пределах допустимых температур.
• Рассмотрите замену данного компонента, если разрабатываемая система предполагает длительный жизненный цикл и требуется поддержка производителя.

Основные технические характеристики

• Диапазон входного напряжения: 18 В - 36 В
• Выходное напряжение: 1.2 В - 1.3 В
• Максимальный выходной ток: 3 А
• Мощность: 10 Вт
• Изоляционное напряжение: 1.5 кВ
• Защита от низкого входного напряжения (UVLO): Включена
• Эффективность: 64%
• Диапазон рабочих температур: -40°C ~ 85°C

Возможные аналоги

• PT4247C: Альтернативная версия с аналогичными характеристиками.
• PTH08080WAH: Альтернативный преобразователь с лучшими показателями эффективности.
• LMR16010: Возможно несколько другая спецификация, но подходит для многих промышленных применений.

PT4247A предлагает надежные и безопасные решения для различных промышленных и коммерческих приложений, несмотря на его снятие с производства.
