PT4223A

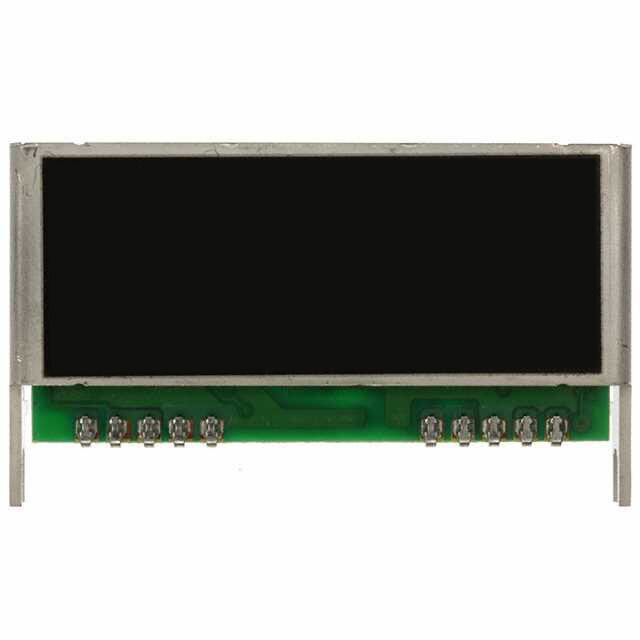

DC-DC Преобразователь PT4223A от Texas Instruments

Общее Описание

PT4223A от Texas Instruments представляет собой изолированный модуль DC-DC преобразователя на 10 Вт. Это устройство обеспечивает одновременное преобразование и изоляцию для подавляющего большинства приложений промышленной и коммерческой электроники, требующих стабильного питания с напряжением 5В и выходным током до 2А.

Преимущества

• Высокий КПД: PT4223A обеспечивает высокий коэффициент полезного действия (до 85%), что позволяет уменьшить затраты на охлаждение и повысить общую надежность системы.
• Широкий диапазон входного напряжения: Устройству подходит широкий диапазон входного напряжения от 36В до 75В, что делает его идеальным для разнообразных промышленных и коммерческих приложений.
• Изоляция: PT4223A обеспечивает электрическую изоляцию входа и выхода на уровне 1.5 кВ, что повышает безопасность и защищенность системы.
• Защита от пониженного напряжения (UVLO): Встроенная защита от пониженного входного напряжения предотвращает повреждения при недостаточном питании.

Недостатки

• Снято с производства: Этот модуль является устаревшим и больше не производится, что ограничивает его доступность для новых проектов.

Типовое Использование

• ИТ и телекоммуникационные системы
• Промышленная автоматика
• Системы питания для чувствительной и критичной электроники

Рекомендации по Применению

• Необходимы радиаторы или системы охлаждения при длительной высоконагрузочной эксплуатации.
• При проектировании необходимо учитывать защиту по току и напряжению во избежание повреждений в цепи.

Основные Технические Характеристики

• Входное напряжение, минимальное: 36В
• Входное напряжение, максимальное: 75В
• Выходное напряжение: 5В
• Максимальный выходной ток: 2А
• Мощность (Вт): 10 Вт
• Коэффициент полезного действия: 85%
• Температурный диапазон эксплуатации: от -40°C до 85°C
• Изоляция: 1.5 кВ
• Тип монтажа: сквозное отверстие, угловой
• Конфигурация корпуса: 10-SIP модуль

Возможные Аналоги

• PT4225A от Texas Instruments: Аналогичный модуль с повышенными параметрами мощности и расширенными функциями.
• Murata OKI-78SR-5: Альтернативный DC-DC преобразователь на 10 Вт с аналогичными показателями.

PT4223A от Texas Instruments представляет собой надежное и эффективное решение для различных применений, требующих изоляции и преобразования питания с высоким коэффициентом полезного действия.
