PT4222C

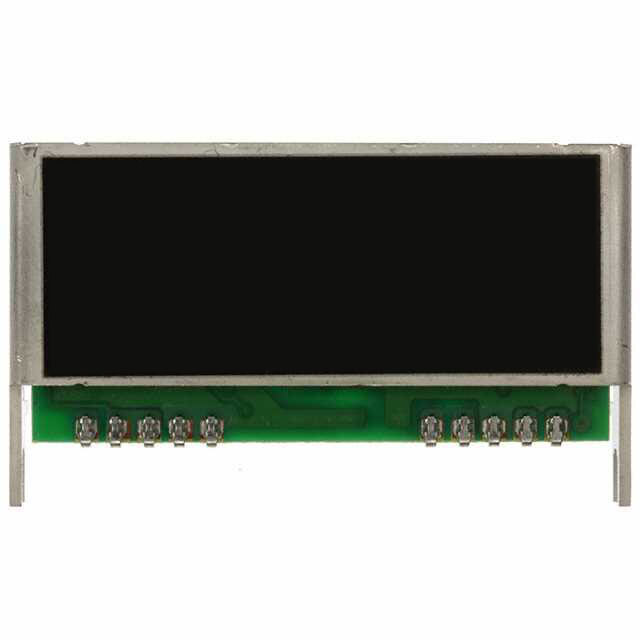

Модуль DC-DC конвертера PT4222C от Texas Instruments

Общее описание

Модуль PT4222C представляет собой DC-DC преобразователь изолированного типа с одним выходом, который обеспечивает стабилизированное напряжение 3,3V. Этот модуль разработан для приложений, требующих высокоэффективного преобразования энергии с минимальными потерями и подходит для работы в широком диапазоне входных напряжений от 36V до 75V.

Преимущества

• Высокая эффективность: Обеспечивает эффективность до 81%, что способствует снижению тепловыделения.
• Изоляция: Обеспечивает электрическую изоляцию с изоляционным напряжением до 1500V.
• Широкий диапазон входного напряжения: Подходит для работы в различных условиях и системах электропитания.
• Компактный размер: Компактные габариты позволяют использовать модуль в условиях ограниченного пространства.
• Встроенные функции защиты: Наличие защиты от перегрузки по току, короткого замыкания и пониженного входного напряжения.

Недостатки

• Устаревшая модель: Статус устаревшего (Obsolete) компонента может затруднить его приобретение.
• Ограниченные возможности по току: Максимальный выходной ток ограничен 3A.

Типовое использование

• Промышленные и коммерческие ITE (Информационные технологии и оборудование)
• Высокочувствительные электронные устройства, требующие изоляции питания
• Системы телекоммуникаций и сетевого оборудования
• Оборудование автоматизации и управления

Рекомендации по применению

Для обеспечения долговременной и надежной работы модуля PT4222C рекомендуется придерживаться следующих рекомендаций:

1. Установка фильтрующих конденсаторов: Использовать внешние конденсаторы для фильтрации входного и выходного напряжений.
2. Обеспечение хорошего охлаждения: Учитывая режимы нагрузки, обеспечить достаточное теплоотведение, особенно в условиях высокой окружающей температуры.
3. Настройка защитных элементов: Правильно настроить защитные элементы для обеспечения стабильной работы модуля при перегрузках и коротких замыканиях.

Основные технические характеристики

• Количество выходов: 1
• Входное напряжение: 36V - 75V
• Выходное напряжение: 3.3V
• Максимальный выходной ток: 3A
• Максимальная выходная мощность: 10W
• Изоляционное напряжение: 1500V
• Коэффициент полезного действия: до 81%
• Рабочий температурный диапазон: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж (SMT)
• Корпус: 10-SMD модуль
• Размеры: 50.8мм x 30.2мм x 7.9мм

Возможные аналоги

• PT4222N от Texas Instruments — аналог с аналогичными характеристиками, выполненный в другом форм-факторе.
• PT4221C от Texas Instruments — версия с другим выходным напряжением.

Заключение

PT4222C — это универсальный и эффективный изолированный DC-DC преобразователь, который подойдет для широкого спектра промышленных и коммерческих применений. Благодаря своим преимуществам и высоко интегрированным функциям, этот модуль обеспечивает надежное и стабильное питание, но его статус устаревшего компонента может потребовать поиска аналогов.
