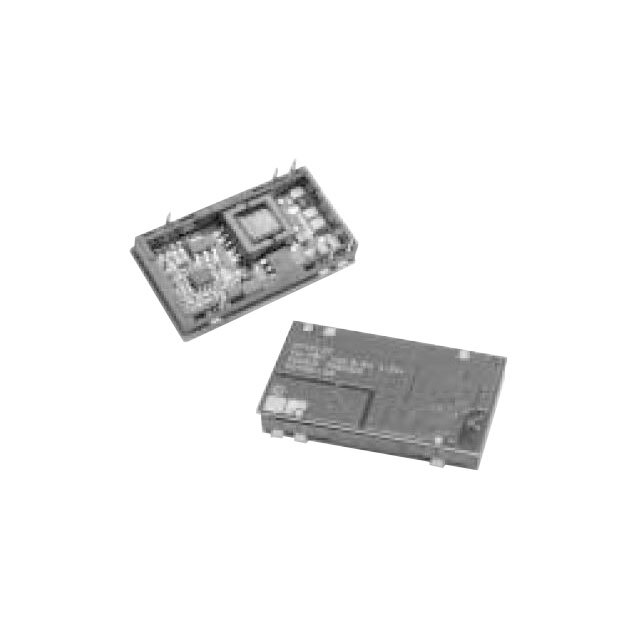

PT4212C

PT4212C от Texas Instruments

Общее описание

PT4212C — это высокоэффективный DC-DC понижающий преобразователь мощностью 5 Вт, выпускаемый компанией Texas Instruments. Этот модуль предназначен для преобразования входного напряжения в пределах от 38 до 75 В в стабильное выходное напряжение 3,3 В при максимальном выходном токе 1,5 А. Модуль отличается высокой эффективностью до 80% и обеспечивает надежную работу в различных условиях.

Преимущества

• Высокая эффективность до 80%, что минимизирует энергопотери.
• Широкий диапазон входного напряжения от 38 В до 75 В, что делает его универсальным для различных применений.
• Стабильное выходное напряжение 3,3 В для точных требований к питанию.
• Компактные размеры (48,3 мм x 26,9 мм x 8,0 мм), удобные для монтажа в ограниченном пространстве.
• Рабочий температурный диапазон от -40°C до 85°C, обеспечивающий стабильную работу в различных условиях.

Недостатки

• Статус продукта: устарел (Obsolete). Поиск аналогичного нового устройства может быть затруднительным.
• Ограниченная мощность 5 Вт, что может быть недостаточным для более мощных приложений.

Типовое использование

• Питание микроконтроллеров и периферийных устройств.
• Применение в телекоммуникационных и сетевых устройствах.
• Преобразование напряжения в промышленных и коммерческих системах.
• Питание сенсоров и других низковольтных приборов.

Рекомендации по применению

• Убедитесь, что пределах входного напряжения в пределах от 38 В до 75 В для оптимальной работы.
• Используйте соответствующие радиаторы или методы охлаждения, чтобы поддерживать рабочую температуру модуля в пределах допустимых значений.
• Проверьте аналогичные продукты из текущего ассортимента Texas Instruments для возможной замены, учитывая статус устаревшего продукта.

Основные технические характеристики

• Тип модуля: Изолированный
• Число выходов: 1
• Входное напряжение (мин): 38 В
• Входное напряжение (макс): 75 В
• Выходное напряжение 1: 3,3 В
• Максимальный выходной ток: 1,5 А
• Мощность: 5 Вт
• Изоляционное напряжение: 1,5 кВ
• КПД: 80%
• Рабочая температура: -40°C ~ 85°C
• Размеры: 48,3 мм x 26,9 мм x 8,0 мм

Возможные аналоги

• PT4210: 7-ваттная версия с аналогичными характеристиками
• PT4220: Похожий модуль с выходным напряжением 5 В
• PT4542: Новый преобразователь с улучшенными характеристиками от Texas Instruments

В случае необходимости, проконсультируйтесь с инженерами для подбора наиболее подходящего современного аналога.

Эти рекомендации помогут вам эффективно использовать PT4212C в ваших схемах и проектах, обеспечив стабильное и надежное питание ваших устройств.
