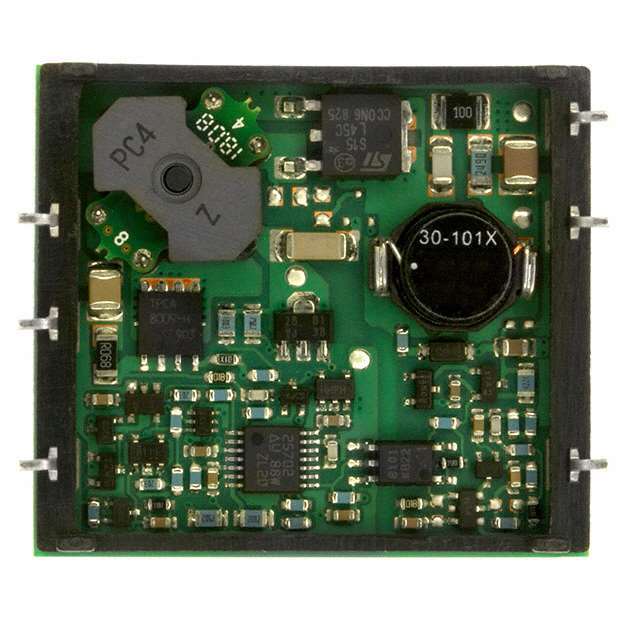

PT4146C

DC-DC преобразователь PT4146C от Texas Instruments

Общее описание

DC-DC преобразователь PT4146C от Texas Instruments представляет собой изолированный модуль для преобразования постоянного тока, предназначенный для использования в широком диапазоне приложений. Этот модуль обеспечивает стабильное выходное напряжение 1.5 В и может работать в диапазоне входных напряжений от 18 В до 40 В. PT4146C поддерживает выходной ток до 5 А при общей выходной мощности до 20 Вт.

Преимущества

• Высокая степень изоляции: Изоляция напряжения до 1.5 кВ, что делает модуль безопасным для использования в чувствительных применениях.
• Широкий диапазон входных напряжений: Диапазон от 18 В до 40 В обеспечивает гибкость в выборе источника питания.
• Компактные размеры: Размеры модуля (42.4 мм x 37.6 мм x 8.6 мм) позволяют легко интегрировать его в проекты с ограниченным пространством.
• Надежность: Рабочий температурный диапазон от -40°C до 85°C обеспечивает стабильную работу в различных условиях.

Недостатки

• Эффективность: При 67% эффективность может быть недостаточной для приложений с высокими требованиями к энергоэффективности.
• Статус: Обозначен как устаревший, что может затруднить его получение и поддержку в будущем.

Типовое использование

• Вычислительные устройства
• Телекоммуникационные станции
• Промышленные системы автоматизации
• Медицинское оборудование

Рекомендации по применению

Отличается простотой интеграции благодаря монтажу на поверхность. При использовании важно учитывать ограничение по мощности и токовой нагрузке, а также обеспечить адекватное охлаждение для поддержания рабочих температурных параметров.

Основные технические характеристики

• Количество выходов: 1
• Входное напряжение (мин.): 18 В
• Входное напряжение (макс.): 40 В
• Выходное напряжение: 1.5 В
• Выходной ток (макс.): 5 А
• Выходная мощность: 20 Вт
• Изоляция напряжения: 1.5 кВ
• Эффективность: 67%
• Температурный диапазон: от -40°C до 85°C
• Монтаж: поверхностный монтаж (SMD)
• Корпус: 8-SMD модуль, 6 выводов
• Размеры: 42.4 мм x 37.6 мм x 8.6 мм

Возможные аналоги

• PTH03010WAD от Texas Instruments: DC-DC преобразователь с линейным стабилизатором, поддерживает регулировку выходного напряжения и имеет более высокий КПД.
• OKI-78SR-3.3/1.5-W36-C от Murata Power Solutions: DC-DC преобразователь с фиксированным выходным напряжением и высоким КПД.

Заключение

DC-DC преобразователь PT4146C от Texas Instruments — надёжный и компактный модуль для ваших проектов. Несмотря на статус устаревшего компонента, он всё ещё предполагает широкое применение благодаря своим отличным техническим характеристикам.
