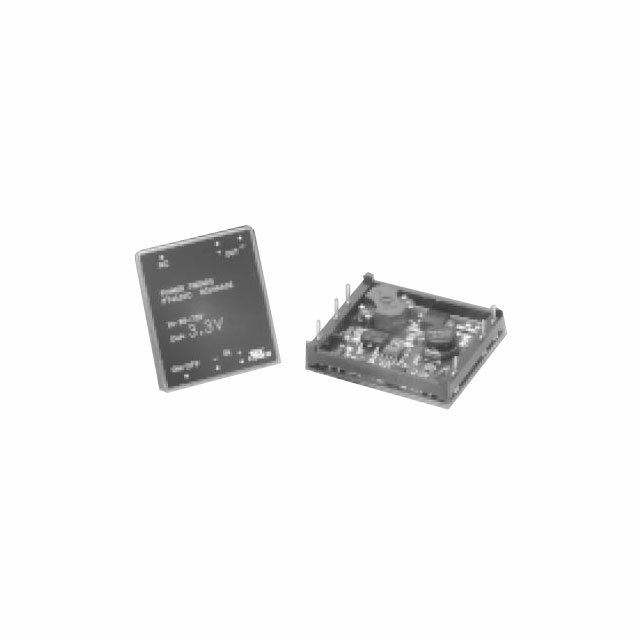

PT4102C

PT4102C от Texas Instruments

Общее описание

PT4102C — это изолированный модуль преобразователя постоянного тока (DC-DC) производства компании Texas Instruments. Он предназначен для преобразования напряжения с входных 36-75 В в стабилизированное выходное напряжение 12 В с максимальной выходной мощностью 15 Вт. Данный модуль обеспечивает высокий уровень изоляции и защиты, что делает его идеальным для применения в промышленных и коммерческих условиях.

Преимущества

• Высокая изоляция: Обеспечивает надежную защиту устройств и систем.
• Широкий диапазон входного напряжения: Позволяет гибко интегрировать модуль в различные системы питания.
• Компактные размеры: Удобен для использования в ограниченных пространствах.
• Высокая эффективность: Снижает рассеивание тепла и энергозатраты.

Недостатки

• Статус: Продукт является устаревшим (Obsolete), что может усложнить его приобретение и поддержку.
• Ограниченная мощность: Подходит только для низкомощных приложений.

Типовое использование

• Промышленные и коммерческие системы питания.
• Встраиваемые системы и устройства.
• Коммуникационное оборудование.
• Автоматизированные системы управления.

Рекомендации по применению

• Позаботьтесь о наличии эффективного отвода тепла, особенно при эксплуатации поблизости к максимальному току.
• Убедитесь, что выбранное входное напряжение соответствует допустимым пределам (36-75 В).
• Используйте соответствующую внешнюю защиту при интеграции модуля в системы с высокими требованиями к надежности.

Основные технические характеристики

• Тип: Изолированный модуль
• Количество выходов: 1
• Напряжение на входе (Min): 36 В
• Напряжение на входе (Max): 75 В
• Выходное напряжение 1: 12 В
• Максимальный выходной ток: 1.25 А
• Выходная мощность: 15 Вт
• Изоляционное напряжение: 1.5 кВ
• КПД: 81 %
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус / Размер: 8-SMD модуль, 6 выводов (42.4 мм x 37.6 мм x 8.4 мм)

Возможные аналоги

• PT4101C: Похожий по характеристикам модуль с идентичным диапазоном входного напряжения, но с другими выходными параметрами.
• PT4202A: Изолированный DC-DC преобразователь от Texas Instruments, возможно, с улучшенными характеристиками.
• MGJ2D122005SC: Альтернативный модуль с похожими характеристиками от другого производителя.

Этот модуль PT4102C от Texas Instruments отлично подходит для различных промышленных и коммерческих приложений, требующих надежного преобразования напряжения. Однако обратите внимание на его статус как устаревшего продукта при планировании долгосрочного использования.
