PT3404A

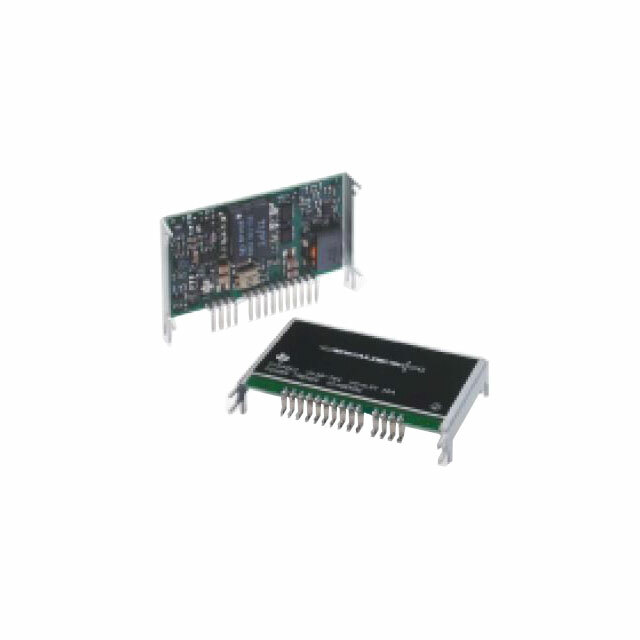

Преобразователь DC-DC, PT3404A от Texas Instruments

Общее описание: PT3404A - это изолированный модульный DC-DC преобразователь от компании Texas Instruments, который обеспечивает стабильное выходное напряжение 1.5 В при максимальном токе 16 А от входного напряжения в диапазоне от 36 до 75 В. Обладая высокой эффективностью и надежной изоляцией, этот преобразователь идеально подходит для использования в коммерческих и промышленных приложениях.

Преимущества:

• Высокая эффективность: Преобразователь имеет высокий КПД 84%, что обеспечивает меньшее тепловыделение и более длительный срок службы компонентов.
• Широкий диапазон входного напряжения: Входной диапазон от 36 В до 75 В позволяет использовать устройство в различных источниках питания.
• Повышенная надежность: Благодаря изоляции 1500 В, устройство может работать в условиях сложных электромагнитных и температурных нагрузок.
• Компактный размер и удобный монтаж: Выполнение в виде SIP-модуля позволяет удобно монтировать преобразователь на плате, используя технологию сквозного монтажа.

Недостатки:

• Статус “Снято с производства” (Obsolete): Данный продукт больше не производится, что может вызывать проблемы с его доступностью и поддержкой в будущем.

Типовое использование: PT3404A широко используется в следующих сферах:

• Обработка и передача данных в телекоммуникациях.
• Промышленные управляющие системы.
• Аппаратура для передачи данных.

Рекомендации по применению: Для достижения наилучших результатов при использовании PT3404A рекомендуется учитывать следующие моменты:

• Обеспечить качественное охлаждение для работы на максимальных токах.
• Использовать рекомендованные производителем фильтровальные конденсаторы для предотвращения пульсаций выходного напряжения.
• Проверять входное напряжение на соответствие диапазону от 36 В до 75 В.

Основные технические характеристики:

• Напряжение входа (мин): 36 В
• Напряжение входа (макс): 75 В
• Выходное напряжение: 1.5 В
• Максимальный выходной ток: 16 А
• Мощность: 35 Вт
• Изоляция: 1500 В
• Температура работы: от -40°C до 85°C
• Эффективность: 84%
• Тип монтажа: Сквозной, в угловом исполнении (Right Angle)
• Корпус: 14-SIP модуль

Возможные аналоги:

• [PT4304](https://www.texas.com/PT4304): Аналогичная модель с улучшенными характеристиками.
• [V78-1500](https://www.murata.com/V78-1500): Альтернативный продукт с похожими параметрами от Murata.

С учетом информации по PT3404A, это высокоэффективное и надежное решение для преобразования питания в требовательных промышленных и коммерческих системах, несмотря на то, что он снят с производства.
