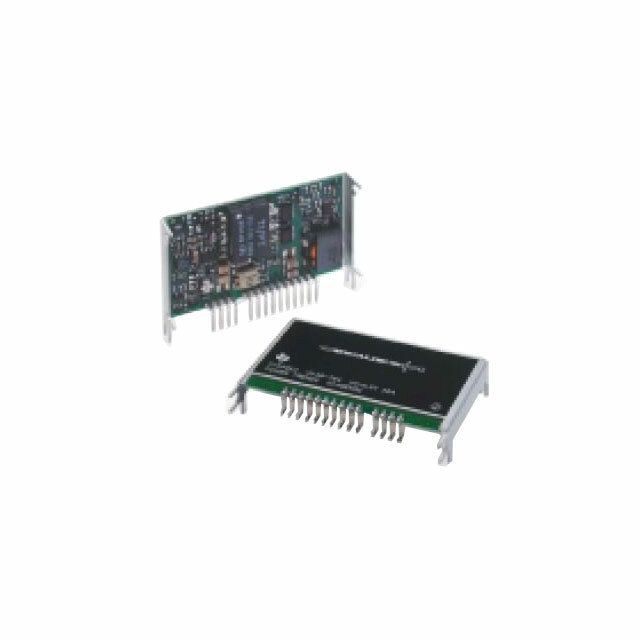

PT3402A

PT3402A от Texas Instruments

Общее описание

PT3402A - это мощный преобразователь DC-DC от Texas Instruments, входящий в серию Excalibur™ PT3400. Этот изолированный модуль предназначен для использования в промышленных и коммерческих приложениях, где требуется стабильное питание с высоким уровнем изоляции. Модуль имеет один выход с напряжением 2.5V и максимальным током 12А, что позволяет ему обеспечивать до 35 Вт мощности.

Преимущества

• Высокая эффективность на уровне 89%, что позволяет минимизировать потери энергии.
• Широкий диапазон входного напряжения от 36V до 75V, что делает модуль универсальным для различных источников питания.
• Высокий уровень изоляции до 1.5 кВ, что обеспечивает безопасность и надежность работы.
• Компактный форм-фактор в корпусе 14-SIP, облегчает интеграцию в существующие схемы.
• Функция UVLO (Undervoltage Lockout), предотвращающая повреждение при низком входном напряжении.

Недостатки

• Устаревший статус компонента, что может повлиять на его доступность и поддержку в будущем.
• Ограничения по температурному режиму от -40°C до 85°C, что может не удовлетворять требования некоторых экстремально холодных или горячих условий эксплуатации.

Типовое использование

PT3402A широко применяется в различных областях, включая:

• Промышленные системы питания
• Телекоммуникационные оборудования
• Системы управления и автоматики
• Сетевое оборудование

Рекомендации по применению

• Используйте теплоотвод для эффективного рассеивания тепла при высоких нагрузках.
• Убедитесь, что используемые конденсаторы и другие пассивные компоненты соответствуют требуемым спецификациям по напряжению и емкости.
• Проводите регулярную проверку состояния изоляции для обеспечения безопасности эксплуатации.

Основные технические характеристики

• Входное напряжение (мин/макс): 36V - 75V
• Выходное напряжение: 2.5V
• Максимальный выходной ток: 12A
• Мощность: 35 W
• Изоляционное напряжение: 1.5 кВ
• Эффективность: 89%
• Рабочая температура: -40°C ~ 85°C
• Корпус: 14-SIP Module

Возможные аналоги

• PT3401A от Texas Instruments: аналогичный модуль с другим выходным напряжением.
• Vicor VI-MU03-CV: аналогичный мощный DC-DC преобразователь с высоким уровнем изоляции.

Используя данный модуль, вы сможете создать надежную и эффективную систему питания для ваших устройств, обеспечивая стабильную работу даже в сложных условиях эксплуатации.
