PT3343A

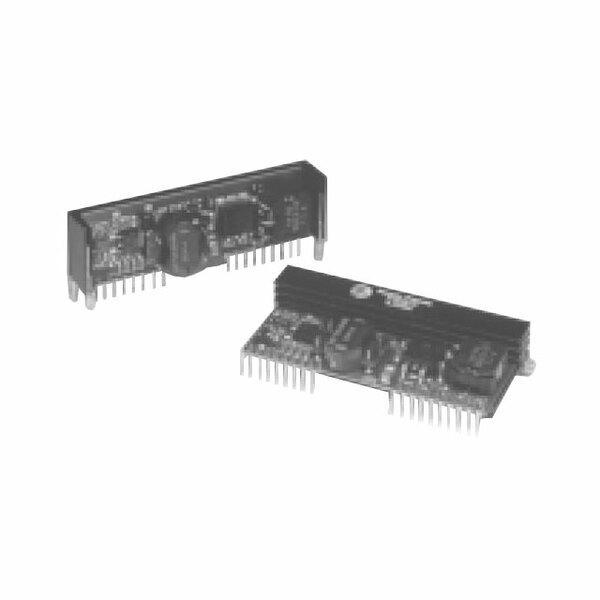

DC-DC Преобразователь PT3343A от Texas Instruments

Общее описание

DC-DC преобразователь PT3343A от компании Texas Instruments представляет собой высокоэффективный изолированный модуль, предназначенный для преобразования напряжения в различных промышленных и коммерческих применениях. Этот модуль имеет один выход с напряжением 12 В и способен обеспечивать ток до 2,5 А при входном напряжении от 18 В до 60 В. Благодаря своей компактной конструкции и высокой надежности, PT3343A идеально подходит для использования в устройствах, требующих стабильного и изолированного питания.

Преимущества

• Высокая эффективность: Преобразователь достигает эффективности до 86%, что снижает потребление энергии и уменьшает тепловыделение.
• Широкий диапазон входного напряжения: От 18 В до 60 В, что делает его универсальным и подходящим для различных приложений.
• Компактный размер: Удобен для монтажа в ограниченных пространствах.
• Изоляция: Обеспечивает изоляцию напряжением до 1,5 кВ, что увеличивает безопасность и надежность использования в чувствительных приложениях.

Недостатки

• Устаревшая модель: Продукт находится в статусе "Obsolete", что означает, что он больше не производится и может стать трудно доступным для покупки.
• Ограниченная мощность: Выходная мощность ограничена 30 Вт, что может быть недостаточно для высокомощных приложений.

Типовое использование

• Питание промышленного оборудования
• Коммерческие информационно-технологические системы
• Системы управления и мониторинга
• Преобразование напряжения в встраиваемых системах

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 18 В до 60 В для оптимальной работы преобразователя.
• По возможности обеспечьте хорошее охлаждение и вентиляцию, чтобы избежать перегрева при максимальной нагрузке.
• Используйте фильтры входного и выходного питания для минимизации электромагнитных помех.

Основные технические характеристики

• Тип: Изолированный модуль
• Количество выходов: 1
• Входное напряжение (мин): 18 В
• Входное напряжение (макс): 60 В
• Выходное напряжение: 12 В
• Максимальный выходной ток: 2,5 А
• Выходная мощность: 30 Вт
• Изоляционное напряжение: 1,5 кВ
• Коэффициент полезного действия: 86%
• Температурный диапазон работы: от -40°C до 85°C
• Тип монтажа: Сквозное отверстие, правый угол
• Корпус: 19-SIP модуль

Возможные аналоги

• PT3340 от Texas Instruments: Имеет схожие характеристики и также предоставляет изолированное питание мощностью 30 Вт.
• PTK25-D12-D12-S от Polytron Devices: Универсальный изолированный преобразователь с выходным напряжением 12 В и мощностью 25 Вт.
• TEN 12-1211 от Traco Power: Компактный DC-DC преобразователь с аналогичной выходной мощностью и изоляцией.

PT3343A от Texas Instruments является надежным и эффективным решением для множества приложений, требующих стабильного и изолированного питания. Подберите подходящий аналог, если этот компонент станет недоступным.
