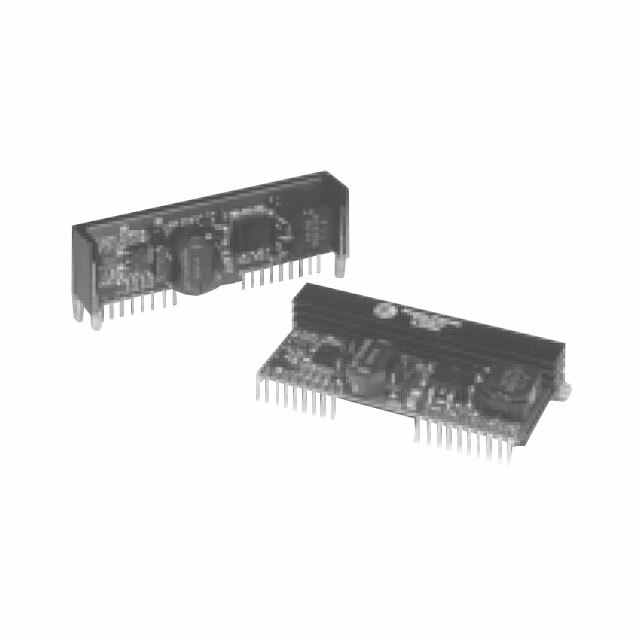

PT3327N

DC-DC преобразователь PT3327N от Texas Instruments

Описание

PT3327N — это изолированный DC-DC преобразователь от Texas Instruments, предназначенный для преобразования входного напряжения в диапазоне от 36 В до 75 В в стабильное выходное напряжение 1,8 В с максимальным током 8 А. Благодаря высокому уровню изоляции в 1,5 кВ, данный преобразователь идеально подходит для использования в коммерческих и промышленных приложениях.

Преимущества

• Высокое входное напряжение: Поддержка широкого диапазона входного напряжения (36–75 В).
• Высокая изоляция: Обеспечивает изоляцию до 1,5 кВ, что повышает безопасность и надежность.
• Компактный размер: Модульное исполнение в 19-контактном SIP-корпусе.
• Высокая выходная мощность: Способен обеспечить до 30 Вт мощности при 1,8 В выходного напряжения и токе до 8 А.

Недостатки

• Устаревшая модель: Данный преобразователь снят с производства и может быть трудно найти в продаже.
• Низкая эффективность: КПД составляет примерно 69%, что ниже по сравнению с более современными решениями.

Типовое использование

• Серверные и телекоммуникационные системы.
• Промышленные системы управления.
• Коммерческое оборудование информационных технологий (ITE).

Рекомендации по применению

• Электромагнитная совместимость (EMC): При проектировании схемы рекомендуется учитывать требования по EMC и использовать фильтры для уменьшения возможных помех.
• Теплоотведение: Обеспечьте эффективное теплоотведение, особенно при работе на высоких токах, чтобы предотвратить перегрев и продлить срок службы устройства.
• Монтаж: Поддержка монтажа в отверстия (through hole) делает этот модуль удобным для разнообразных приложений, где важна надежность соединений.

Основные технические характеристики

• Входное напряжение: 36 В - 75 В
• Выходное напряжение: 1,8 В
• Максимальный выходной ток: 8 А
• Мощность: 30 Вт
• Изоляция: 1,5 кВ
• КПД: 69%
• Рабочая температура: от -40°C до +85°C
• Корпус: 19-контактный SIP модуль

Возможные аналоги

• Murata Power Solutions: Серия PQMC3
• Mean Well: Серия SD-30A
• RECOM Power: Серия REC30-2415SRW/H4/A

Этот DC-DC преобразователь рекомендуется использовать в системах, где требуется высокая изоляция и стабильное выходное напряжение при широком диапазоне входных напряжений. Обратите внимание на необходимость теплоотведения и электромагнитной совместимости при проектировании конечного устройства.
