PT3324N

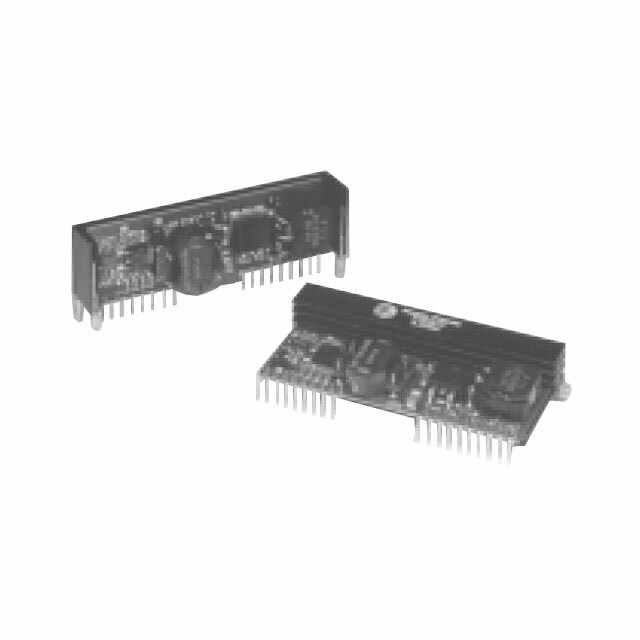

PT3324N - DC-DC Конвертер от Texas Instruments

Общее описание

DC-DC конвертер PT3324N от Texas Instruments представляет собой изолированный модуль, предназначенный для преобразования напряжения в промышленных и коммерческих приложениях. Он обеспечивает стабильное выходное напряжение на уровне 15V и максимальный выходной ток 2A, при этом поддерживает входное напряжение в диапазоне от 36V до 75V. Этот конвертер обладает высоким уровнем эффективности и надежности, что делает его идеальным решением для использования в сложных условиях.

Преимущества

• Широкий диапазон входного напряжения: от 36V до 75V, что делает его универсальным для различных систем.
• Высокая эффективность: до 85%, снижает тепловую нагрузку и повышает энергоэффективность.
• Изоляция: напряжение изоляции 1.5 kV, обеспечивающее безопасность и защиту компонентов системы.
• Компактный размер: удобен для установки в ограниченных пространствах.

Недостатки

• Устаревшая модель: статус компонента – Obsolete, что может затруднить его приобретение и поддержку.
• Ограниченная мощность: 30W, может быть недостаточно для некоторых мощных приложений.

Типовое использование

• Промышленные автоматы и контроллеры.
• Коммерческое телекоммуникационное оборудование.
• Питание различных модулей и подучастков в системах с высоким уровнем шума.
• Зарядные устройства для аккумуляторов.
• Бортовые системы в автомобильной и аэрокосмической отраслях.

Рекомендации по применению

• Для лучшей производительности и долговечности рекомендуется использование радиатора для эффективного отвода тепла.
• Следует предусмотреть защиту от перенапряжения и перегрузки для предотвращения повреждений.
• При необходимости изоляции следует проверить соблюдение требований по изоляции системы.

Основные технические характеристики

• Тип: Изолированный модуль
• Количество выходов: 1
• Входное напряжение, мин.: 36V
• Входное напряжение, макс.: 75V
• Выходное напряжение: 15V
• Макс. выходной ток: 2A
• Мощность: 30W
• Напряжение изоляции: 1.5 kV
• Эффективность: 85%
• Температурный диапазон: -40°C до +85°C
• Способ монтажа: Сквозное отверстие (Through Hole)
• Корпус и размер: 19-выводной SIP модуль

Возможные аналоги

• RPA30-2415S/N: из Linclon Electric.
• PH-A3: серии от Cosel.
• TEN 30-2415: от TRACO Power.

Этот мощный и эффективный DC-DC конвертер будет отличным выбором для вашего проекта, если вы ищете высокое качество и надежность в компактном формате.
