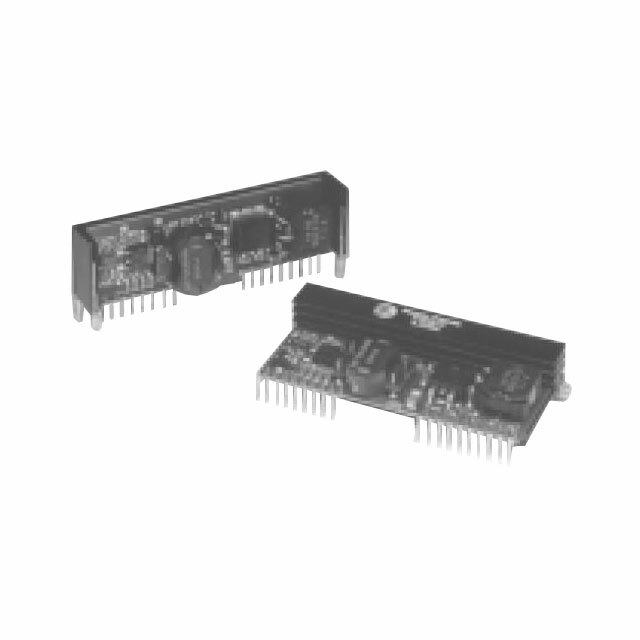

PT3322N

PT3322N от Texas Instruments

Общее описание

PT3322N – это изолированный DC-DC преобразователь фирмы Texas Instruments, предназначенный для применения в коммерческих и промышленных устройствах. Этот модуль имеет один выход и обеспечивает стабильное напряжение 5V при мощности до 30W. Преобразователь отличает высокая эффективность и широкий диапазон входного напряжения.

Преимущества

• Широкий диапазон входного напряжения: от 36V до 75V, что позволяет использовать преобразователь в различных системах и снизить требования к источникам питания.
• Высокая эффективность: достигает 84%, что минимизирует потери энергии и снижение тепловыделения.
• Изолированный выход: 1.5 кВ изоляции для повышения безопасности и гибкости в применениях, требующих защиту от электрического шума и токовых помех.
• Широкий температурный диапазон: от -40°C до +85°C, что позволяет применять модуль в жестких окружающих условиях.

Недостатки

• Статус устаревшего компонента: это значение ограничивает доступность и может потребовать использования альтернативных компонентов при разработке новых устройств.

Типовое использование

• Информационно-технологическое оборудование (ITE)
• Промышленные системы автоматизации и управления
• Энергетическое оборудование
• Устройства телекоммуникаций

Рекомендации по применению

• Учитывайте возможности охлаждения, чтобы предотвратить перегрев, особенно при работе на максимальной мощности.
• Используйте подходящие внешние элементы для фильтрации и защиты от перенапряжений для обеспечения долговечности и надежности работы модуля.

Основные технические характеристики

• Входное напряжение: 36V-75V
• Выходное напряжение: 5V
• Максимальный выходной ток: 6A
• Мощность: 30W
• Изоляция напряжения: 1.5kV
• Коэффициент полезного действия (эффективность): 84%
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус/Тип: 19-SIP Module
• Диапазон рабочих температур: -40°C до +85°C

Возможные аналоги

• PT3320: Промежуточный вариант той же серии преобразователей с аналогичными характеристиками.
• DCR010505U от Texas Instruments: Другой изолированный DC-DC преобразователь с аналогичными выходными параметрами.
• V7805-500 от RECOM: Альтернативное решение с схожими параметрами по выходному напряжению и мощности.

Используйте PT3322N в ответственных приложениях, требующих стабильного питания, изоляции и работы в широких температурных диапазонах.
